《市政排水管道工程及附属设施》国家建筑标準图集编入了市政排水管道工程设计、施工中迫切需要的内容，并基本涵盖了市政排水管道工程。设计、施工、监理部门既可根据需要直接选用，部分图纸也可直接用于生产加工。图集适用于新建、改建或扩建的城镇、工业企业及居住区的室外排水工程；如用于湿陷性黄土地区、永久性冻土地区、抗震设防烈度为8度以上地区、其他特殊性地区时，应根据有关规范另做处理。图集共编集了排水管道基础及接口、埋地塑胶排水管道施工、排水检查井、混凝土模组式排水检查井、预製装配式钢筋混凝土排水检查井、井盖及踏步、双层井盖、雨水口、排水管道出水口等九部分内容，均摘自现行给水排水国家标準设计图集。本图集的内容虽然比较多，但每部分自成体系，均有自己的图纸目录、总说明和施加工详图。与原图集相比，本图集已按2006年现行国家有关规范进行了複审，并做了相应修改：“排水检查井”和“排水管道出水口”已根据2003年局部修改版进行了修编；增加了雨水口方面的内容；取消了小方井和耐腐蚀井；改变了“井盖及踏步”和“双层井盖”这两本图集的编排方式，将原来複杂的机械加工详图改为用表格方式表示；“排水管道出水口”在过路涵洞，农田水利等工程中也可参照使用。

总目录及编制说明

06MS201-1 混凝土排水管道基础及接口

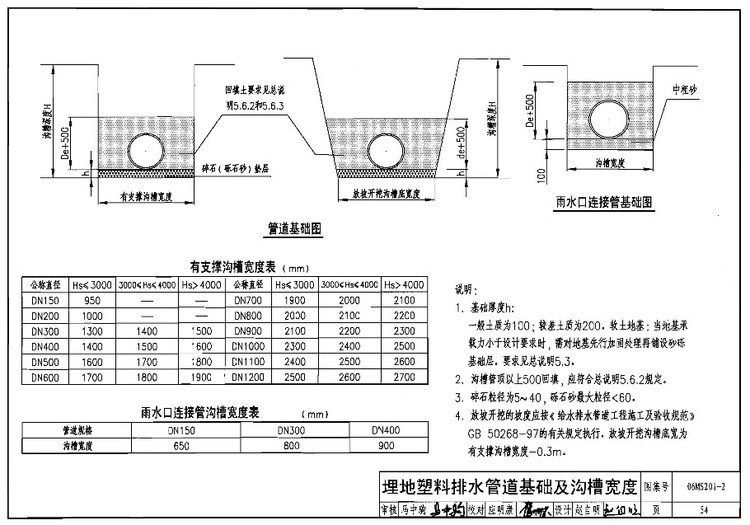

06MS201-2 埋地塑胶排水管道施工

06MS201-3 排水检查井

06MS201-4 混凝土模组式排水检查井

06MS201-5 预製装配式钢筋混凝土排水检查井

06MS201-6 井盖及踏步

06MS201-7 双层井盖

06MS201-8 雨水口

06MS201-9 排水管道出水口
