实际PTC官方并没有proe中文野火版的说法，因为正式版的Pro/Engineer WildFire的安装都会提供不同语言的语言包，用户在安装的过程中可以选择中文安装，因此proe中文野火版实际指的是用户在安装Pro/Engineer WildFire的时候选择了中文语言包而已。Pro/Engineer在中国用户的称呼中存在着多种叫法，比如proe、pro/e、破衣等等，目前最新的WildFire5.0版本。

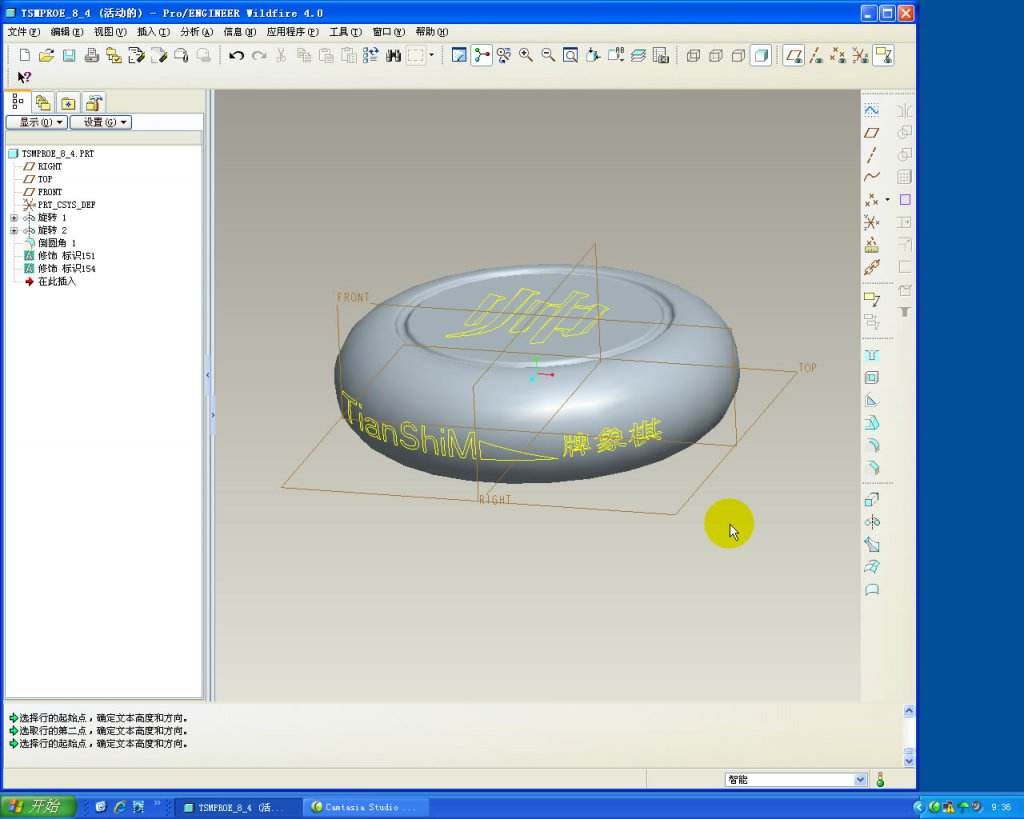

Pro/Engineer WildFire5.0

1985年，PTC公司成立于美国波士顿，开始参数化建模软体的研究。1988年，V1.0的Pro/ENGINEER诞生了。经过10余年的发展，Pro/ENGINEER已经成为三维建模软体的领头羊。目前已经发布了Pro/ENGINEER Wildfire 5.0。PTC的系列软体包括了在工业设计和机械设计等方面的多项功能，还包括对大型装配体的管理、功能仿真、製造、产品数据管理等等。Pro/ENGINEER还提供了目前所能达到的最全面、集成最紧密的产品开发环境。

Pro/Engineer是一套由设计至生产的机械自动化软体，是新一代的产品造型系统，是一个参数化、基于特徵的实体造型系统，并且具有单一资料库功能，它具有如下的特性和优势：

全相关性：Pro/ENGINEER的所有模组都是全相关的。这就意味着在产品开发过程中某一处进行的修改，能够扩展到整个设计中，同时自动更新所有的工程文档，包括装配体、设计图纸，以及製造数据。全相关性鼓励在开发周期的任一点进行修改，却没有任何损失，并使并行工程成为可能，所以能够使开发后期的一些功能提前发挥其作用。

基于特徵的参数化造型：Pro/ENGINEER使用用户熟悉的特徵作为产品几何模型的构造要素。这些特徵是一些普通的机械对象，并且可以按预先设定很容易的进行修改。例如：设计特徵有弧、圆角、倒角等等，它们对工程人员来说是很熟悉的，因而易于使用。

装配、加工、製造以及其它学科都使用这些领域独特的特徵。通过给这些特徵设定参数（不但包括几何尺寸，还包括非几何属性），然后修改参数很容易的进行多次设计叠代，实现产品开发。

数据管理：加速投放市场，需要在较短的时间内开发更多的产品。为了实现这种效率，必须允许多个学科的工程师同时对同一产品进行开发。数据管理模组的开发研製，正是专门用于管理并行工程中同时进行的各项工作，由于使用了Pro/ENGINEER独特的全相关性功能，因而使之成为可能。

装配管理：Pro/ENGINEER的基本结构能够使您利用一些直观的命令，例如“啮合”、“插入”、“对齐”等很容易的把零件装配起来，同时保持设计意图。高级的功能支持大型複杂装配体的构造和管理，这些装配体中零件的数量不受限制。

易于使用：选单以直观的方式联级出现，提供了逻辑选项和预先选取的最普通选项，同时还提供了简短的选单描述和完整的线上帮助，这种形式使得容易学习和使用。

单一资料库： Pro/Engineer是建立在统一基层上的资料库上，不象一些传统的CAD/CAM系统建立在多个资料库上。所谓单一资料库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管他是哪一个部门的。换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。例如，一旦工程详图有改变，NC（数控）工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模　型上。这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。这一优点，使得设计更最佳化，成品质量更高，产品能更好地推向市场，价格也更便宜。

移植到windows平台后的版本有:

Pro/Engineer是做模具设计最好的软体，是三维建模的领头羊。

一、 Pro/Engineer 是软体的基本功能包，并非模组，它是该系统的基本部分，其中功

能包括参数化功能定义、实体零件及组装造型，三维上色实体或线框造型棚完整工程图产生及

不同视图（三维造型还可移动，放大或缩小和旋转）。Pro/Engineer是一个功能定义系统，即

造型是通过各种不同的设计专用功能来实现，其中包括：筋（Ribs）、槽（Slots）、倒角

（Chamfers）和抽空（Shells）等，採用这种手段来建立形体，对于工程师来说是更自然，更

直观，无需採用複杂的几何设计方式。这系统的参数比功能是採用符号式的赋予形体尺寸，不

象其他系统是直接指定一些固定数值于形体，这样工程师可任意建立形体上的尺寸和功能之间

的关係，任何一个参数改变，其也相关的特徵也会自动修正。这种功能使得修改更为方便和可

令设计最佳化更趋完美。造型不单可以在萤幕上显示，还可传送到绘图机上或一些支持

Postscript格式的彩色印表机。Pro/Engineer还可输出三维和二维图形给予其他套用软体，诸

如有限元分析及后置处理等，这都是通过标準数据交换格式来实现，用户更可配上

Pro/Engineer软体的其它模组或自行利用 C语言编程，以增强软体的功能。它在单用户环境下

(没有任何附加模组)具有大部分的设计能力，组装能力(人工)和工程制图能力(不包括ANSI，

ISO， DIN或 JIS标準)，并且支持符合工业标準的绘图仪(HP，HPGL)和黑白及彩色印表机的二

维和三维图形输出。Pro/Engineer功能如下：

1． 特徵驱动（例如：凸台、槽、倒角、腔、壳等）；

2． 参数化（参数=尺寸、图样中的特徵、载荷、边界条件等）；

3． 通过零件的特徵值之间，载荷/边界条件与特徵参数之间（如表面积等）的关係来进行

设计。

4． 支持大型、複杂组合件的设计(规则排列的系列组件，交替排列，Pro/PROGRAM的各种

能用零件设计的程式化方法等)。

5． 贯穿所有套用的完全相关性(任何一个地方的变动都将引起与之有关的每个地方变

动)。其它辅助模组将进一步提高扩展 Pro/ENGINEER的基本功能。

二、 Pro/ASSEMBLY

Pro/ASSEMBLY是一个参数化组装管理系统，能提供用户自定义手段去生成一组组装系列及

可自动地更换零件。Pro/ASSEMBLY是 Pro/ADSSEMBLY的一个扩展选项模组，只能在 Pro/Engineer环境下运行，它具有如下功能：

1． 在组合件内自动零件替换(交替式)

2． 规则排列的组合(支持组合件子集)

3． 组装模式下的零件生成(考虑组件内已存在的零件来产生一个新的零件)

4． Pro/ASSEMBLY里有一个 Pro/Program模组，它提供一个开发工具。使用户能自行编写

参数化零件及组装的自动化程式，这种程式可使不是技术性用户也可产生自定义设计，只需要

输入一些简单的参数即可。

5． 组件特徵(绘零件与，广组件组成的组件附加特徵值．如：给两中零件之间加一个焊接

特徵等）。

三、 Pro/CABLING

Pro/CABLING提供了一个全面的电缆布线功能，它为在Pro/ENGINEER的部件内真正设计三维

电缆和导线束提供了一个综合性的电缆铺设功能包。三维电缆的铺设可以在设计和组装机电装

置时同时进行，它还允许工程设计者在机械与电缆空间进行最佳化设计。Pro/CABLING功能包

括：

1． 新特徵包括：电缆、导线和电线束；

2． 用于零件与组件的接外挂程式设计；

3． 在Pro/ENGINEER零件和部件上的电缆、导线及电线束铺设；

4． 生成电缆/导线束直线长度及BOM信息；

5． 从所铺设的部件中生成三维电缆束布线图；

6． 对参数位置的电缆分离和连线；

7． 空间分布要求的计算，包括干涉检查；

8． 电缆质量特性，包括体积、质量惯性、长度；

9． 用于插头和导线的规定符号。

四、 Pro/CAT

Pro/CAT是选用性模组，提供 Pro/ENGINEER与 CATIA的双向数据交换接口，CATIA的造型

可直接输入 Pro/ENGINEER软体内，并可加上 Pro/ENGINEER的功能定义和参数工序，而

Pro/Engineer也可将其造型输出到 CATIA软体里。这种高度準确的数据交换技术令设计者得以

在节省时间及设计成本的同时，扩充现有软体系统的投资。

五、Pro/CDT

Pro/CDT是一个 Pro/ENGINEER的选件模组，为 CADAM 2D工程图提供 PROFESSIONALCADAM

与 Pro/ENGINEER双向数据交换直接接口。CADAM工程图的档案可以直接读入Pro/ENGINEER，亦

可用中性的档案格式，经由PROFESSIONAL CADAM输出或读入任何运行 Pro/ENGINEER 的工作站

上。Pro/CDT避免了一般通过标準档案格式交换信息的问题，并可使新客户在转入 Pro/ENGINEER后，仍可继续享用原有的 CADAM资料库。

六、 Pro/CMPOSITE

Pro/COMPOSITE是一个 Pro/ENGINEER的选件模组，需配用 Pro/ENGINEER及Pro/SURFACE环

境下运行。该模组能用于设计、複合夹层材料的部件。Pro/COMPOSITE在Pro/ENGINEER的套用环

境里具备完整的关联性，这个自动化工具提供的参数化、特徵技术．适用于整个设计工序的每个环节。

七、 Pro/DEVELOP

Pro/DEVELOP是一个用户开发工具，用户可利用这软体工具将一些自己编写或第三家的套用

软体结合併运行在 Pro/ENGINEER软体环境下。Pro/IDEVELOP包括‘C’语言的副程式库,用于支

援 Pro/ENGINEER的交接口，以及直接存取Pro/ENGINEER资料库。

八、 Pro/DESIGN

Pro/DESIGN可加速设计大型及複杂的顺序组件，这些工具可方便地生成装配图层次等级，

二维平面图布置上的非参数化组装概念设计，二维平面布置上的参数化概念分析．以及3D部件

平面布置。Pro/DESIGN也能使用2D平面图自动组装零件。它必须在 Pro/Engineer环境下运行。

其功能有：

1． 3D装配图的连线层次等级设计；

2． 整体与局部的尺寸、比例和基準的确定；

3． 情况研究-参数化详细草图（2D解算器、工程记录和计算）绘製；

4． 组装：允许使用3D图块表示零组件了定位和组装零件位置；

5． 自动组装。

九、 Pro/DETAIL

Pro/ENGINEER提供了一个很宽的生成工程图的能力，包括：自动尺寸标注、参数特徵生

成，全尺寸修饰，自动生成投影面，辅助面，截面和局部视图，Pro/DETAIL扩展了

Pro/ENGINEER这些基本功能，允许直接从Pro/ENGINEER的实体造型产品按ANSI/ISO/JIS/DIN标

準的工程图。

Pro/DETAIL支持的功能包括：

1． 支持ANSI，ISO，JIS和DIN标準；

2． 全几何公差配合： * 特徵控制标誌 * 基本尺寸标注 * 公差基準面和轴；

3． 测量标準

* 毫米尺寸 * 公差尺寸 * 角度尺寸

4． 字元高度控制；

5． 图内可变字元高度；

6． 用户自定义字型；

7． 图内多种字型；

8． 双尺寸标準；

9． 纵向尺寸标注；

10． 扩展视图功能：

* 零组件剖视图 * 自动画面剖线 * 半剖图 * 多暴露视图 * 旋转面剖视图 * 比例视图

（所有视图不同比例） * 轴测图(ISO标準);

11． 表面光洁度标记；

12． 用户自定义绘图格式和绘图格式库；

13． 图表；

14． 用于Pro/DETAIL设定隐含标準的配置档案；

15． 用于注释表面光洁度和球星的多引线种类；

16． 尺寸与尺寸线平行；

17． 可选择的消隐线显示观察；

18． 具有输入用于注释的ASCII档案能力；

19． 多层零件图和布置图。

Pro/DETAIL也包括2D非参数化制图功能，可用于生成不需要3D模型的产品图。

Pro/DETAIL提供下列功能：

1． 具有读其它符合 IGES4．0、SET和 DXF标準的 CAD系统生成的图形能力。

2． 具有修改输入图形来影响设计修改或更新能力。

3． 具有利用 Pro/PROJECT提供图形储存、恢复等功能来管理这些图形的能力。

4． 具有通过 IGES到 PTC支持的绘图仪输出这些图形能力。

5． 具有将非相关性几何体加到 Pro/DETAIL图形的能力。

6． 具有生成用户自定义的符号和符号库的能力。

7． 具有生成用户自定义的线型能力。

十、 Pro/DIAGRAM

Pro/DIAGRAM，是专将图表上的图块信息製成图表记录及装备成说明图的工具。套用範围遍

及电子线体、导管、HVAC、流程图及作业流程管理等。

十一、 Pro/DRAFT

Pro/DRAFT是一个功能二维绘图系统，用户可以直接产生和绘製工程图，丽无需光进行三维

造型。Pro/DRAFT允许用户通过 IGES及 DXF等档案接口接收一些其它CAD系统产生的工程图。

十二、 Pro/ECAD

参数化印刷线路板(PCB)的设计图可以通过 Pro/ENGINEER生成，或者经由ECAD系统输入。

PCB的组成元件可以经由 Pro/ENGINEER的元件库取得，并自动装组到 PCB里。元件造型亦可以

传送到Pro/ENGINEER以製作实体元件，然后自动组装到 PCB上，还包括此PCB组件的卡笼

(CardCage)及结构设计(Housing Designs)可以作为修订、“度身订造”、群体特性及风格等等

之评估。

十三、Pro/FEATURE

Pro/Feature扩展了在 Pro/ENGINEER内的有效特徵，包括用户定义的习惯特徵，如各种弯

面造型(ProfitedDomes)、零件抽空(Shells)、三维式扫描造型功能(3D Sweep)、多截面造型功

能(Blending)、薄片设计(Thin一Wa)等等。通过将Pro/ENGINEER任意数量特徵组台在一起形成

用户定义的特徵，就可以又快又容易地生成。Pro/FEATURE包括从零件上一个位置到另一个位置

複製特徵或组合特徵能力，以及镜像複製生成带有複杂雕刻轮廓的实体模型。

1． 用户定义特徵是参数化的，当然也很容易修改。

2． 一个用户定义的特徵可在同一零件上生成并反覆使用。或者在一个零件组里或在其它

设计里使用的特徵可以是一个“标準”特徵。

3． 对于 Pro/FEATURE标準特徵库可以很方便地开发并使其对整个 Pro/FEATURE用户都是有

效的。

4． Pro/FEATURE特徵或特徵组可以从—个地方複製到另一个地方。

5． 能象组合库一样支持局部组合

6． 特徵能象零件一样被镜像複製

7． 先进的设计特徵扩展了Pro/ENGINEER包括下列特徵的特徵库的能力：

(l) 壳：产生各种“空心”实体，提供可变壁厚。

(2) 複杂拱形面：生成带有适合不同外形表面的实体模型。

(3) 三维扫描：沿着3D曲线扫描外形以生成雕刻状实体模型。

(4) 薄壁特徵：很容易地生成各种“薄壁”特徵。

(5) 複杂混和：以一种非平行或旋转的方式(“复画”)将各种外形混合在一起。

(6) 组合零件：将二个零件组台成一个或将一个零件从另一个中去掉形成一个空

腔。

(7) 混和/扫描：沿着一个示意轨迹的路径混合各种外形。

(8) 开槽特徵：将2D图投影到任何3D表面以形成一个装饰几何体。

(9) 偏置面：将一个2D外形面投影到任何外表面以生成一个上升或下降特徵，该

特徵表面与原外表面有一个偏差。

(10) 分割线：生成一个用于分割图案表面的分割线。

(11) 管道：在零件上以及组件里的零件之间生成“管道”元素。

十四、Pro/HARDNESS—MFC

Pro/HARDNESS-MFG是一套功能很强的工具，在电子线体及电缆生产工序上，专用以生成所

需的加工製造数据。Pro/DIAGRAM及 Pro/CABLING提供的功能贯彻了整个由设计至加工製造过

程。Pro/HARDNESS- MFG亦提供了指板(NAIL BOARD)、数字工程图(Stick-figure dravings)、

零件表(Parts Lists)以及线体方位表(From—To Wire List)。设计者只需通过一个快速“触按

式”界面，就可以将三维的电缆 拉直生成一个弄平的电缆。Pro/HARNESS-MFG具备完整的关联

性，它可以改变三维电缆的长度或形状，从而自动生成一张弄平的电缆。Pro/HARDNESS- MFG的

效益包括：大量节省初始的生成，以及因变动对指板(Nail Board)进行的人工重整工作。

十五、Pro/INTERFACE

Pro/INTERFACE是一个完整的工业标準数据传输系统，提供 Pro/Engineer与其它设计自动化系

统之间的各种标準数据交换格式．它可用于 Pro/ENGINEER几何的输入和输出。剖面可以参数化

并被构造 Pro/ENGINEER内的任意特徵种类。 1． 二维和三维图形：Pro/INTERFACE提供了将2D

和3D图形通过 IGES4．0或 SET输入到 Pro/ENGINEER的绘图模式里的能力，输入后，正常制图

功能都是有效的。

2． 三维线框图形：Pro/INTERFACE提供了将3D线框几何体通过 IGES4．0或 SET

输入到 Pro/ENGINEER内的能力，该线框体能被用于生成全参数化，以特徵为基础的实体模型。

如果需要，可以覆盖到非参数化的实体模型上。

3． 任意形状曲面：Pro/INTERFACE提供了通过 IGES4．0或 SET将一个或更多的任

意形状曲面输入到 Pro/ENGINEER内的能力。一旦输入后，这些面可以被偏置和缝合在一起，及

被其它曲面剪裁，它们也可以被用于构造一个实体模型(见 Pro/SURFACE有关详细描述)。

4． 三维表面模型：Pro/INTERFACE提供了通过 IGES4．0或 SET将部分表面或整个

表面线框模型输入到 Pro/ENGINEER内的能力。在 Pro/ENGINEER内．如果有遗漏表面可以加

上，并且整个表面模型也可以覆盖到一个非参数化的实体模型上。覆盖到非参数化实体模型上

的表面可以作为一个“单一特徵”。这样用户就可以将所有参数化特徵附加到这“单一特徵”

上，当然该特徵也能象其它任何 Pro/ ENGINEER修改。

数据交换功能包括：

1． SLA：用于将3D模型信息输出到生产工作檯。

2． RENDER：用于将3D模型信息输出到着色程式。

3． DXF：用于输入和输出那些支持 DXF格式档案系统的2D信息。

4． NEUTRAL：用于输出符合 Pro/ENGINEER中间档案格式的特徵、零件、部公差信息。

5． IGES：用于输出符合 IGES4．0标準的2D图形和3D模型(包括零件和部件)。

6． PATRAN Geom；用于输出符合 PATRAN中间档案格式的零件几何体数据。

7． IGES128：用于输出零件几何体(注：除非特殊需求规定，将无效)。

8． SUPERTA BGeom：输出符合用于输入列 SUPERTAB的 UNIVERSAL档案格式的几何体。

9． SET：用于输入符合 VDA标準的 Pro/ENGINEER模型。

十六、Pro/LANGUAGE

Pro/LANCUAGE是一个选件模组，为 Pro/ENGINEER的选单及求助说明提供语言翻译功能，

目前可支援的其他语盲包括德文及日文(Kanji)。除此之外，所有客户在支援日文(Kanji)字元

及日文键盘作业之硬体平台上，均可以用日文为 Pro/ENGINEER的工程图加上附注或文字。同

时，德文版及日文版的 Pro/ENGINEER用户基本操作说明书．亦一併提供。

十七、Pro/LIBRARYACCESS

Pro/LIBRARYACCESS提供了一个超过2万个通用标準零件和特徵的扩展库，用户可以很方便地从

选单里拾取任意工业标準特徵或零件，并将它们揉台进零件或部件的设计中，使用更方便、快

速、并能提高生产力。

1． 标準零件包括：方形和六角形螺帽、平面垫圈、弹簧垫圈、半月销、机制螺母，内藏

凸台和止动螺钉，大小固 铆钉，开口销和*桿销等等。

2． 标準特徵包括：孔、槽、凸台、镗孔，同轴凸台，通风格栅．金属片偏置，金属片弯

管特徵，管状特徵等等。

十八、Pro/MESH

Pro/MESH提供了实体模型和薄壁模型的有限元格线自动生成能力。也就是它自动地将实体

模型划分成有限元素，以便有限元分析用，所有参数化应力和範围条件可直接在实体模型上指

定，即允许设计者定义参数化载荷和边界条件，并自动生成四边形或三角形实体格线。载荷/边

界条件与格线都直接与基础设计模型相关联，并能象设计时一样进行互动式修改。

Pro/MESH包括：

1． 自动生成四面体单元和三角形薄壳单元(单元厚度参数由模型厚度决定)

2． 参数化定义格线

3． 载荷与边界条件是参数化的，并被直接套用到几何体上(包括所有和局部区域)。同时

也可连线到设计参数里。

4． 支持作用于面的对流约束

5． 支持固定点上的瞬时载荷约束

十九、Pro/MOLDESIGN

Pro/MOL DESIGN模组用于设计模具部件和模板组装，它包括如下功能：

1． 採用参照设计模型的方法，自动生成模具型腔几何体。

2． 对单一、多面类似或者多面不同的型腔，採用 Pro/ENGINEER的组装命令及花样组来定

出型腔。

3． 对複杂的多面/注模，提供 Slider/CAMMED移动功能。

4． 用不同的缩减补偿方式，修改造型几何体。

5． 在模拟过程，採用干扰核查的方法支定度及模似模具开口及 Molding Ejection

Sequence.

6． 备有 AC Technology的 C—Flow/EZ分析软体，提供空腔沖填及 AIR TRAPPING模拟、

Front、ram速度、weld线及流体速度(Flow Velocity)。

7． 直接取得 Pertinent模具设计工程的信息，包括沖填器皿及型腔表面积等信息。

8． 可生成摸具的特定功能，包括浇口(Sprue)、浇道(Runner)、浇槽(Gates)、冷凝线

(cooling line)及分离线。

9． Pro/LIBARARY亦有提供与 Pro/MOLDESIGN使用的功能，包括标準化的摸具组装及元

件。

二十、Pro/MANUFACTURING

Pro/MANUFACTURING将产生生产过程规划．刀路轨迹并能根据用户需要产生的生产规划做出

时间上及价格成本上的估计。Pro/MANUFACTURING将生产过程生产规划与设计造型连线起来，所

以任何在设计上的改变，软体也能自动地将已做过的生产上的程式和资料也自动地重新产生

过，而无需用户自行修。它将具备完整关联性的Pro/ENGINEER产品线延伸至加工製造的工作环

境里。它容许用户採用参数化的方法去定义数值控制(NC)工具路径，赁此才可将Pro/ENGINEER

生成的模型进行加工。Pro/NC-CHECK内选定的工具．会依照 Pro/MANUFACTURING定义的切割路径移动，用户亦可

以清楚看到物料清除的进度。加工製造组件以阴影显示，装组线上各个组件可以由用户设定不

同的颜色。它亦让用户可以在整个加工製造过程，定义夹层平面(Clipping Plane)特定的深

度。夹层平面(Clipping Plane)对物料清除摸拟过程提供纵切面的阅视功能。这项独一无异的

功能．再加上颜色的设定，选定工具路径、内置参考模型、工具及任何夹具(Fixture)均能一目

了然．不生混淆。此外，Pro/NC- CHECK能让用户对工具及夹具(Fixture)进行快速验证及评

佑。从而防止严重的损失。

2．Pro/NC-CHECK与 Pro/MANUFACTURING一併使用时，用户可用以仔细检定切割零件的每一

部份，节省了用户不必要地在昂贵机器上试用及操作的时间。因此，将这些产品合併使用，不

仅体现了贵重资源得以节省的好处，亦提供了一个加工製造的良好方案。

二十二、Pro/PLOT

Pro/PLOT需在Pro/ENGINEER或可单独运行之Pro/DETAIL或可单独运行之Pro/VIEWONLY)环境

下工作。 Pro/PLOT是一个选项模组，它提供了驱动符合工业标準的输入、输出设备能力(如绘

图仪、数位化仪、印表机等)，Pro/PLOT包括了 Pro/CALCOMP、Pro/HPGL2、Pro/VERSATEC、

Pro/GERBER四个模组。

1． Pro/CALCOMP是 CAlCOMP系列外设驱动程式模组。

2． Pro/HPGL2是 HP系列外设驱动程式模组。

3． Pro/VERSATEC是 VERSATEC系列外设驱动程式模组。

4． Pro/GERBER是 GERBER系列外设驱动程式模组。

二十三、Pro/PROJECT

Pro/PROJECT提供一系列数据管理工具用于大规模组複杂设计上的管理系统，适合多组设计

人员同步运行的工程作业环境。用户可集中管理所有设计文档保存。Pro/PROJECT为所有

Pro/ENGINEER的套用软体，并有效率地监控所有全双向关联性及参数化设计所发生的变化。由

概念性设计以至加工製造工序，Pro/PROJECT各项功能均能对所有 Pro/ENGINEER或非

Pro/ENGINEER类型的数据操控自如。当中，包括先进产品的组态管理、多重存取控制及保全、

用户化的改变程式及报表生成及查询等功能。

二十四、Pro/REPORT

Pro/REPORT是 Pro/ENGINEER的一个选项模组，它提供了一个将字元、图形、表格和数据组

合在一起以形成一个动态报告的功能强大的格式环境。它能使用户很方便地生成自己的材料报

表(BOM)，并可根据数据的多少自动改变表格的大小。功能包括：

1． 在报告中附加视图。 2． 填写报告的键盘提示参数。 3． 套用数据的特殊显示。

4． 所需数据的筛选和分类。 5． 显示/不显示的双重记录项。

二十五、Pro/SHEETMETAL

Pro/SHEETMETAL扩展了 Pro/ENGINEERR的设计功能，用户可建立参数化的板金造型和组

装，它包括生成金属板设计模型以及将它们放平成平面图形。 Pro/SHEETMETAL提供了通过参照

弯板库模型的弯曲和放平能力。弯曲允许量通过弯曲或放平状态下的模型附加特徵的功能，同

时支持生成，库储存和替换用户可自定义的特徵。

1．特徵包括：

(l) 壁：平面壁可以将示意壁连线到模型的选择边上。冲压壁可以沿着模型上垂直

选择边冲压出壁的示意外形。

(2) 弯曲：允许用户规定如何弯曲一个模型的平面部分而不需要加一个新的材料。

(3) 形状：允许将複杂形状表面掺合进板筋件中。用户定义的形状特徵库可以通过

产生用户定义的形状特徵以外的特徵来生成。

(4) 穿孔：穿孔特徵允许用户预先定义自己的穿子L形式并将它们加到库里。穿孔包

括—个坐标系统，该坐标用于 Pro/MANUFACTURING用于刀具定位数据的相对基準。

(5) 槽：提供一个槽的形式库，该形式可由用户预先定义。开槽只需要二个定位基

準。

2．操作包括：

(l) 展平：将一个弯曲的板筋件展开成一个平面图形，可按照用户定义的方式进

行。

(2) 弯：将一个平面图形弯成原来板筋件的弯曲状态。 Pro/SHEETMETAL包括当进

行放平操作时参照一系列弯现表的功能。弯曲允许量是材料厚度、材质、半径和角度的函式。

表格可以由外部生成并使用 Bend Table命令进行修改。Pro/SHEETMETAL允许用户制定板筋件的

弯曲顺序并保存弯曲次序表，就象用于弯曲和展平的参考一样。 Pro/SHEETMETAL还允许用户将

製造信息连线到一个形状特徵上，该特徵以后将被去除(多工具操作)。

二十六、Pro/SURFACE

Pro/SURFACE是一个选项模组，它扩展了 Pro/ENGINEER的生成、输入和编辑複杂曲面和曲

线的功能。Pro/SURFACE提供了一系列必要的工具，使得工程师们在整个工业範围内很容易地生

成用于飞机和汽车的气动曲线和曲面，船壳设计以及通常所碰到的複杂设计问题。功能包括：

1． 生成曲线及曲线种类；

(1) 在草图中画出示意几何体；

(2) 通过 IGES输入曲线；

(3) 通过 IGES)输入定义曲线的点；

(4) 通过一系列点插值曲线；

(5) 求二个曲面的交换；

(6) 不 、圆、佯条曲线、二次曲线、複合曲线。 它们主要用于：

(1) 构造用于曲面实体模型的旋转几何体；

(2) 定义用于生成任意仲类特徵的几何体；

(3) 定义扫描轨迹线；

(4) 多点倔值/定义平滑线；

(5) 增加或改变一个线框模型。

2． 编辑曲线：

(1) 在交点处截断曲线；

(2) 缩短或加长地剪裁曲线；

(3) 通过移动定义点或改变斜率条件重新定义曲线，

(4) 改变曲面交线定义曲线；

(5) 删除或恢复曲线。

3． 生成曲面及曲面种类：

(1) 冲压或旋转一条曲线；

(2) 沿着轨迹线扫描一条曲线，

(3) 沿着—多轮廓轨迹妇描一条曲线；

(4) 曲线之间的融合；

(5) 四条边界曲线之间的融合；

(6) 通过一个点映射平滑表面；

(7) 两族曲线之间的事例(“放样”)；

(8) 二交曲线间的融合；

(9) 二次曲面间的倒角/圆滑；

(10) 通过 IGES输入曲面，

(11) 通过计算值曲面输入：

(12) 平面、圆柱面、直纹曲面、圆锥面、球面/圆环面、旋转曲面、薄壁柱面、非均

匀有理B样条曲面(NURBS)、倒角曲面(角的倒角)、恆定或可变半径的倒角/ 不 曲面、偏置曲面

和由计算值定义的曲面。

4． 编辑曲面：

(1) 将曲面缝合在一起形成一个曲面网，

(2) 在与其它曲面交线处剪裁曲面，

(3) 改变输入点的档案定义一个曲面；

(4) 重新定义用于定义曲面的轨迹或曲线；

(5) 用曲面或曲面网替换实体模型的任一表面；

(6) 将曲面缝合在一起形成一个封闭的容器从而生成一个实体模型；

(7) 偏置一个曲面或曲面网；

(8) 将一个曲面转换成一个薄壁实体。 它们主要用于：

（1） 构造複杂特徵和零件；

（2） 构造表面模型；

（3） 构造实体模型；

（4） 在一个实体上生成任意种凹下或凸起物；

（5） 用一新的曲面或网替换实体模型上的任意表面；

（6） 给一线框模型复益上表面并变成一个非参数化的实体模型；

（7） 实体表面可以生成偏置表面。

二十七、Pro/VIEWONLY

Pro/VIEWONLY是一套单独运行的软体包，因此，用户可以阅览任何在Pro/ENGINEER採用”

Graphic Store”选项存储的物体(零件、组件、工程图等等)。用户能够对此种物体编放自如，

但不能对它们产生实质的改变。此外，Pro/VIEWONLY亦具备标记(MARK-UP)功能，常用的绘图仪

选项(包括 HPGL及 Post—Script)亦是 Pro/VIEWONLY具备的标準功能。
