模组化

在DirectX 11时代，为进一步加强通用可程式化能力，NVIDIA将GPU划分为多个GPC模组，每个模组实际上除了没有独立的显示存储器控制器、二级高速快取以外，几乎是一颗完整的小型GPU。在GPC内部，自带光栅单元、SM（流式多处理器）数组/单元，SM单元中包含了一个指令高速快取、Warp调度程式和分派单元各两个、暂存器、32个/48个流处理器（CUDA核心）、16个载入/存储单元、4个特殊功能单元、一级高速快取、4个纹理单元、纹理高速快取以及一个负责曲面细分的PolyMorph引擎。

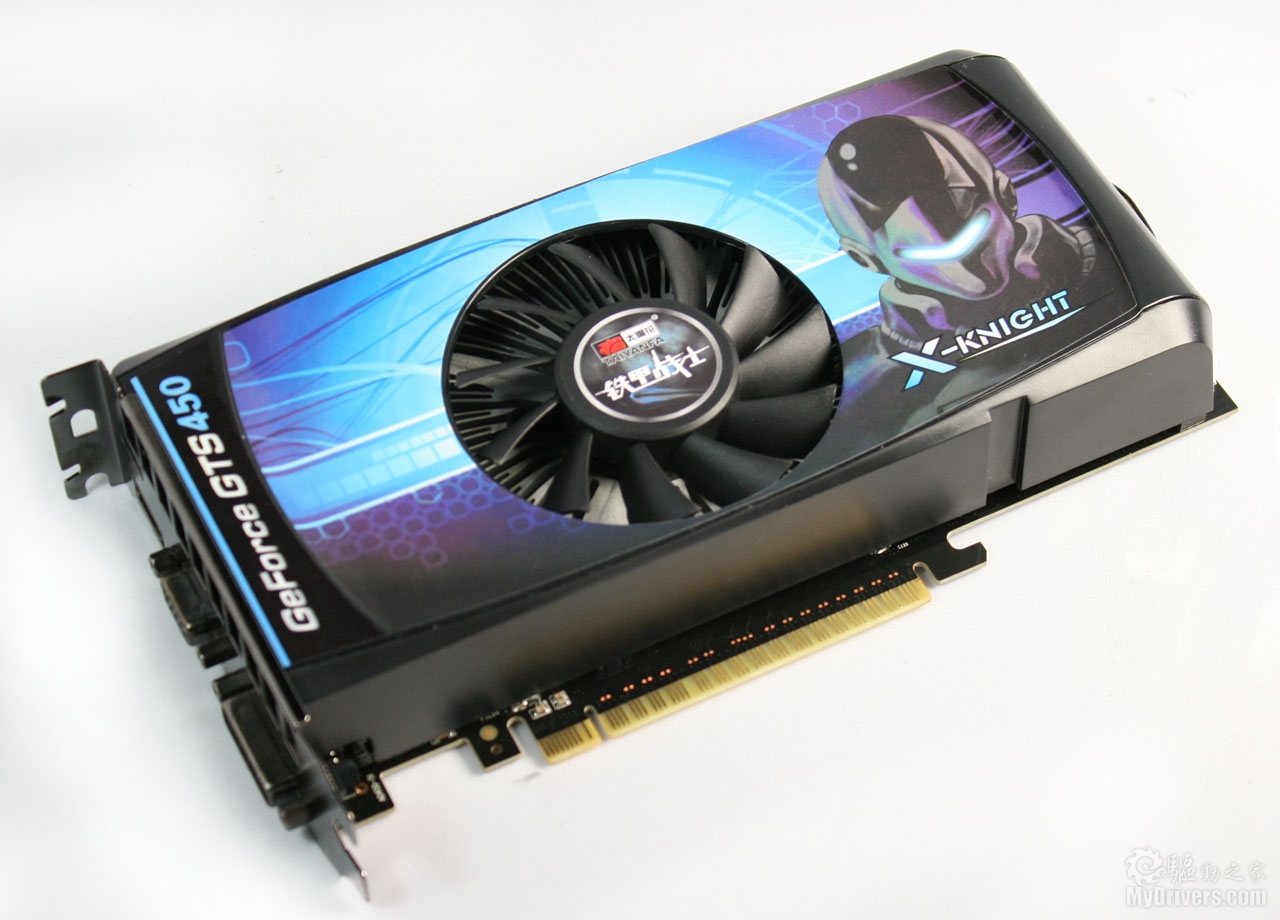

通过对GPC单元或SM数组的增加删减，性能会随之成近乎线性的增减，籍此可以快速产生多个不同的GPU产品线。顶级产品GeForce GTX 480上，显示核心代号‘GF100’，总计4组GPC单元，每组4个SM数组，每个SM数组32个流处理器，但其中一组SM数组被关闭。中高端产品GeForce GTX 460，核心代号‘GF104’，拥有2组GPC单元，每组4个SM数组，但每个SM数组中有48个流处理器，同样有一个SM数组被关闭。

Tessellation

Tessellation技术已经被编入为DirectX 11标準。对手AMD则在Radeon 8500时代已经支持相关技术。但当时的Tessellation级别不能够被有效控制，容易造成图像有损。现时，Tessellation技术已经可以完全被编程。额外的顶点可以通过不同的算法而新增。

Direct Compute 11

Direct Compute可以加强图形特效。例如不同对象的半透明效果，景深效果。

PolyMorph引擎

由于套用了Tessellation技术，场景中的多边形数量可能会大幅增加。PolyMorph引擎则用来增强多多边形场景的几何性能。

流处理器

亦即是NVIDIA所称的CUDA核心。所有指令都被打散为1D指令。增加CUDA核心的使用率。数据只在输出时四捨五入。以往的做法是每一个步骤都要四捨五入，误差会累积。整数指令精度方面，支持32位，而对手AMD则只支持24位。在运行殊函式运算时，AMD的显示核心使用流处理器仍计算。而NVIDIA的显示核心则採用专用的组件。

纹理单元

纹理单元的数量有所下降。NVIDIA声称会通过提高单元效率，来弥补纹理单元数目的减少。纹理单元亦已经集成到流处理器中，减少了延迟。

光栅单元

重新设计光栅单元，以追赶对手的抗锯齿性能。而CSAA的精度亦有所提升，达到32x。

德国同行从可靠渠道那里获得了GF104核心新卡GeForce GTX 460的最终详细规格，包括两个不同版本，甚至还得到了一些最新性能数据。GF104核心完整集成384个流处理器，但GTX 460只启用了336个，同时拥有56个纹理单元(等同于GTX 470)，并且根据显存位宽、容量的不同分为两个版本：其一位宽256-bit，容量1GB GDDR5，频宽115.2GB/s；其二位宽192-bit，容量768MB GDDR5，频宽86.4GB/s。 不过两个版本的频率设定是完全相同的，都是核心675MHz、流处理器1350MHz、显存1800MHz(等效3600MHz)，纹理填充率也均为378亿每秒。

性能方面，GTX 460 768MB运行3DMark Vantage Extreme可以得到X6000分左右，和我们早先得到的情报完全符合，另外样品不加压的话核心频率可以轻鬆超至830MHz，略微加压后则能提高到900MHz左右，测试得分也升至X8000分左右，而价格更贵的GTX 470只有X7650分左右。显然，新的GF104核心虽然规模削弱了，但是体质更好，超频潜力也更大。

如果说上半年HD5000系列是一条得水的鱼，那幺下半年GTX 460发布则是抽乾水的水泵。GTX460在2010年7月12日发布，根据显存配置不同而分为两种型号，其中256-bit 1GB GDDR5的价格为229美元，192-bit 768MB GDDR5的则是199美元，除了显存位宽和容量不同，GTX 460两款型号都会集成336个流处理器，核心/流处理器/显存频率分别为675MHz/1350Mhz/3600Mhz。 GTX460的确是NVIDIA为游戏玩家设计的一款接近完美产品，其性能足以在全高清解析度下流畅运行当今几乎所有的主流游戏，包括大多数DX11游戏；专为DX11最佳化设计的强大曲面细分和几何性能，也足以应付日后即将发布的DX11游戏；优秀的功耗控制也不会让游戏玩家在空闲时浪费太多的电能，较低发热和噪音可以轻鬆度过炎炎夏日；最重要的是厚道的价格让玩家们可以无需等待就能出手享用。另外GTX 460在无需加压情况下就可将核心频率轻鬆超至800MHz。
