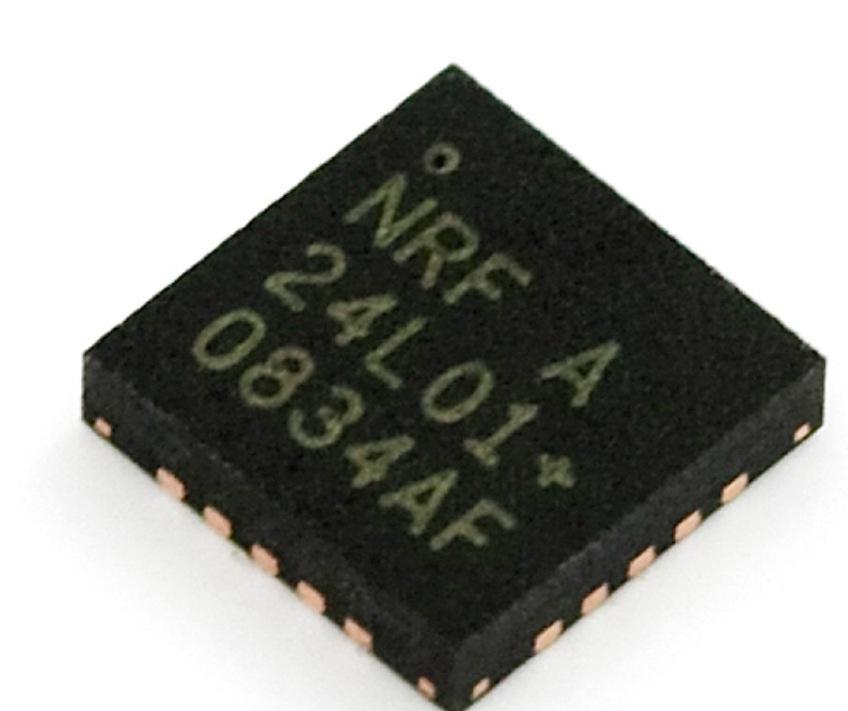

nRF24L01+（或nRF24L01P）是一款工作在2.4~2.5GHz 世界通用ISM 频段的单片无线收发器晶片。无线收发器包括：频率发生器、增强型ShockBurst模式控制器、功率放大器、晶体振荡器调製器、解调器。输出功率频道选择和协定的设定可以通过SPI接口进行设定。
基本介绍
- 中文名：nrf24l01+
- 又称：nRF24L01P
- 套用领域：线数据传输系统等
- 性质：单片无线收发器晶片
简介
极低的电流消耗，当工作在发射模式下发射功率为0dBm时电流消耗为11.3mA，接收模式时为13.5mA，掉电模式和待机模式下电流消耗更低。

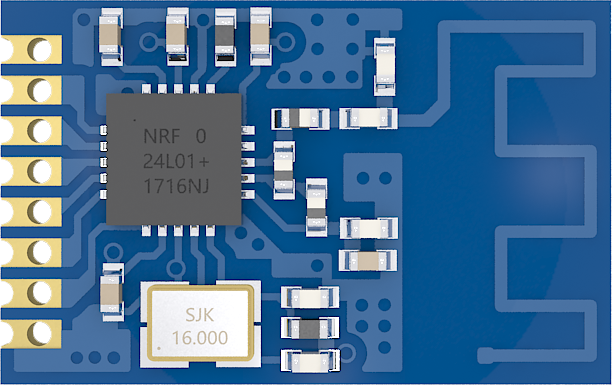

因为在无线通讯套用中经常会遇到远距离通讯的要求，目前有一些nRF24L01+无线模组在原设计上增加了PA（功率放大器）和LNA（低噪声放大器）的型号，如“nRF24L01+PA”等。在发射部分通过PA电路将nRF24L01+最大0dBm的输出功率放大到+22dBm左右，同时在接收部分通过LNA电路增加接收信号的强度。通过这种方式可以有效的增加nRF24L01+无线模组的通讯距离，在空旷环境下最高可增加到2km。
套用领域
●线数据传输系统
●无线滑鼠
●遥控开锁
●遥控玩具
● 超低功耗无线收发器
● 无线感测网路
● 家庭和楼宇自动化
● 无线报警安全系统
性能参数
◆2.4～2.5GHz全球免申请ISM工作频段。
◆125个通讯频道，满足多点通讯、分组、跳频等套用需求。
◆发射功率可设定为：0dBm、-6dBm、-12dBm和-18dBm。
◆实际发射功率≥0dBm（设定为0dBm时测试得出）。
◆SMA接口，可方便连线同轴电缆或外置天线。
◆通过SPI接口与MCU连线，速率0～8Mbps。
◆支持2Mbps、1Mbps和250kbps传输速率。
◆增强型ShockBurst，完全兼容nRF2401A、nRF24L01等晶片。
◆支持自动应答及自动重发，内置地址及CRC数据校验模功能。
◆工作电压範围：1.9V～3.6V，待机模式下电流低于1µA。
◆工作温度範围：-40℃～+85℃

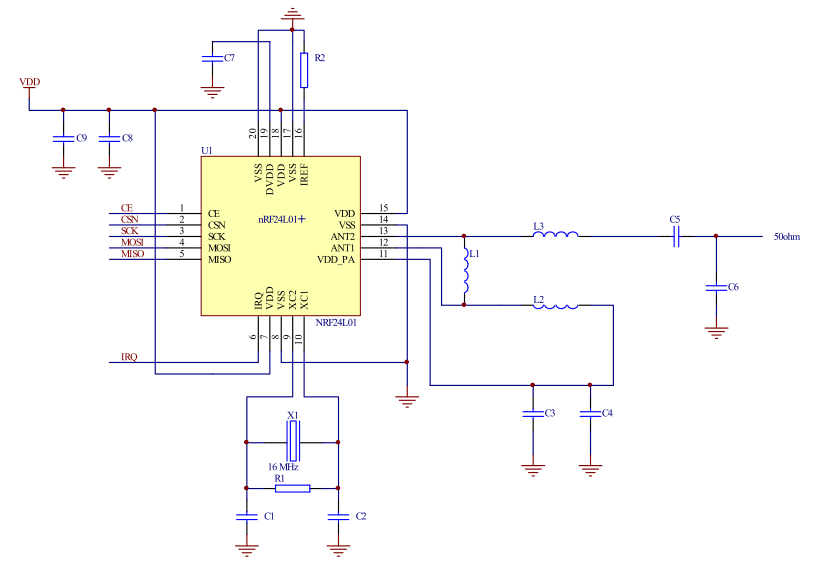

原理图
电路原理
nRF24L01+原理图

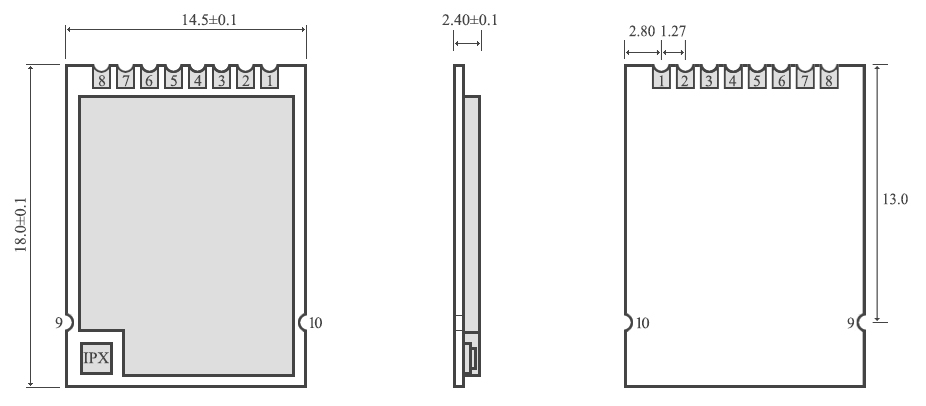

引脚定义
nRF24L01+引脚定义
接线图
nRF24L01+与5V单片机的连线（只适用于高阻引脚）
兼容性
nRF2401A(nRF2401AG)
nRF2401A为nRF2401的改进型号（nRF2401AG为无铅工艺型号）。nRF2401A工作在2.4GHz的国际通用ISM免申请频段GFSK调製的无线数传晶片。最高发射功率0dBm，接收灵敏度-90dBm，支持124个接收频率与126个发射频率。使用ShockBurst™传输模式，具备两个独立的数据接收通道。支持250kbps和1Mbps的空中数据速率。使用SPI接口与MCU完成数据通讯与通讯控制等功能。
nRF24L01
nRF24L01是工作在2.4GHz的国际通用ISM免申请频段GFSK调製的无线数传晶片。最高发射功率0dBm，接收灵敏度为-85dBm，支持125个通讯频率。使用增强型的 Enhanced ShockBurst™传输模式，支持6个数据通道（共用FIFO）。支持1Mbps和2Mbps的空中数据传输速率。使用SPI接口与MCU完成数据通讯与通讯控制等功能。
与前两者的兼容
RF2401A、nRF24L01和nRF24L01+之间是可以完成相互通讯的。前提是，它们必须在配置的过程中使用相同的通讯频率、空中传输速率、地址长度、地址信息、数据长度和CRC校验方式。
