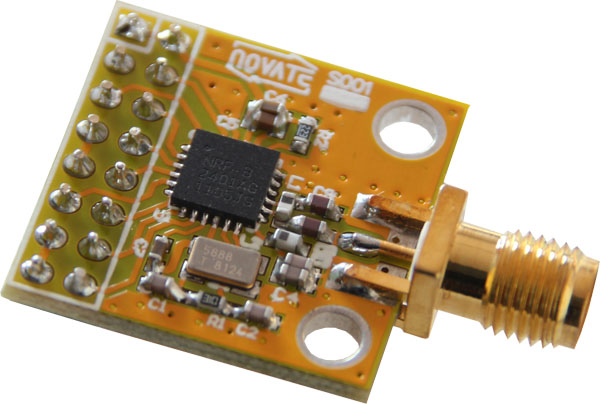

晶片包括一个完全集成的频率合成器，功率放大器，晶体振荡器和调製器。发射功率和工作频率等工作参数可以很容易的通过3线SPI连线埠完成。极低的电流消耗，在-5dBm的输出功率时仅为10.5mA，在接收模式时仅为18mA。掉电模式可以很容易的实现低功耗需求。

◆小体积，QFN24 5x5mm封装

◆宽电压工作範围，1.9V~3.6V

◆工作温度範围，-40℃～+80℃

◆工作频率範围，2.400GHz～2.524GHz

◆数据传输速率，250Kbps、1Mbps

◆低功耗设计，接收时工作电流18mA，0dBm功率发射时13mA，掉电模式时仅为400uA

◆多通道工作模式，125个数据通道，通道切换时间≤200us，满足多点通讯和调频需要

◆硬体的CRC校验和点对多点的地址控制

◆SPI通讯连线埠，适合与各种MCU连线，编程简单

◆可通过软体设定工作频率、通讯地址、传输速率和数据包长度

◆MCU可通过接收完成引脚快判断是否完成数据接收

无线数据传输系统、

报警和安全系统、

家庭自动化系统、

科学勘探、

无线键盘滑鼠、

运动感测器、

玩具等。

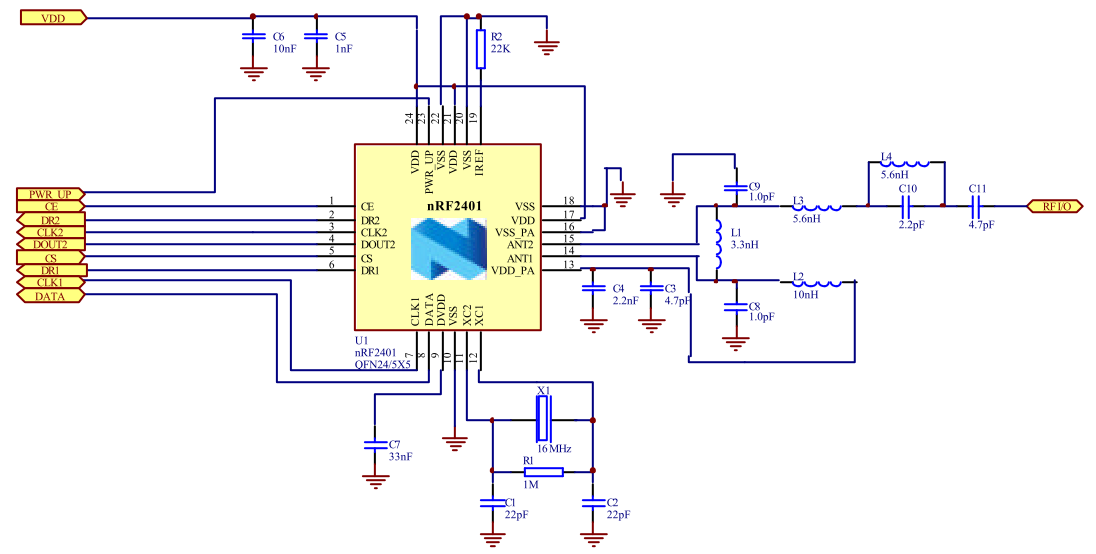

nRF2401A原理图

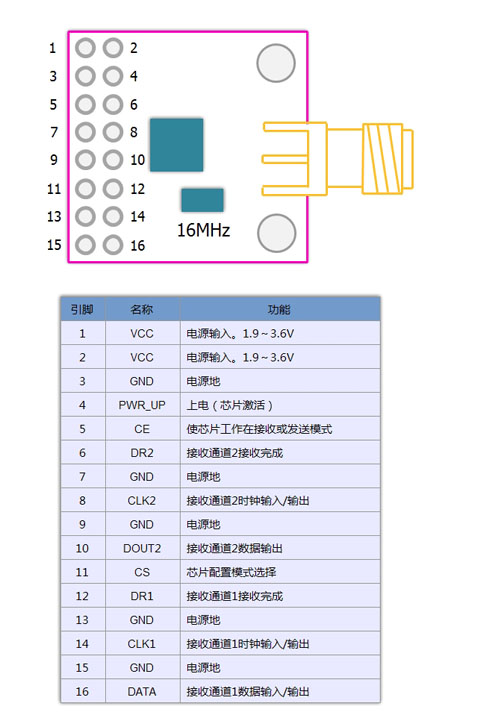

nRF2401A引脚定义

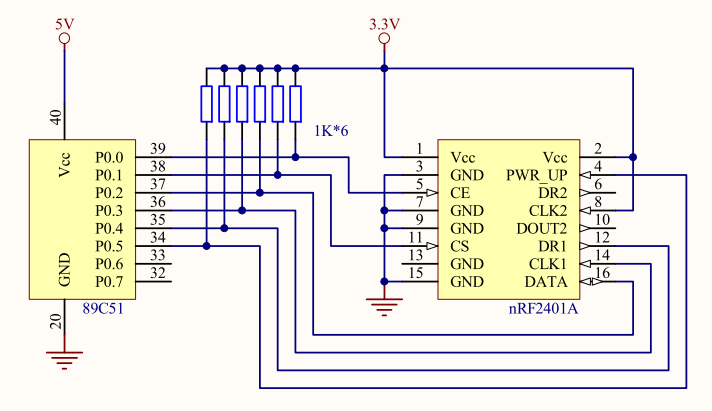

nRF2401A与5V单片机的连线（只适用于高阻口）

nRF2401A是一种成本最佳化版本的nRF2401的。 nRF2401A有更好的接收灵敏度。nRF2401A完全兼容nRF2401，没有任何其它参数的不同

nRF2401A与nRF24L01、nRF24L01+之间可以完成互相通讯，前提是它们之间必须工作在相同的工作模式下。比如工作频率、传输速率、地址、数据包长度和CRC校验方式。

nRF24LE1、nRF24LU1也可以同nRF2401A之间完成通讯。通讯建立条件同nRF24L01+。
