在3GPPR6/R7中，通过在3G系统中增加BM-SC（BroadcastMulticastServiceCenter，广播组播业务中心）（包括定义Gmb、Gi接口），并向已有的网路实体增加MBMS功能来提供MBMS业务。因此R6/R7MBMS可以看作是对3G系统的一种功能扩展。而在E-MBMS（EnhancedMultimediaBroadcastMulticastService，增强多媒体广播多播业务）中提供了完整的逻辑架构（图1），包括在核心网中定义的MBMS逻辑实体和在接入网中定义的多小区/多播协调实体（Multi-cell/multicastCoordinationEntity，MCE），以及相关的控制面、用户面接口。E-MBMS这种完整、独立的逻辑架构，便于对MBMS各部分功能进行灵活部署，有利于MBMS的资源最佳化和性能提升。

MCE是专门为MBSFN多小区传输而引入的一个逻辑实体，它既可以作为某些功能实体（如eNodeB）的一部分，也可以是一个独立的实体。MCE的功能是为处于MBSFN区域中的所有採用MBSFN方式进行多小区MBSFN传输的小区分配无线资源。除了配置时频资源外，MCE还将决定进一步的无线配置，如MCS。MCE参与MBMS会话控

制信令。MCE不支持UE-MCE之间的信令。

当MCE作为其他网元的一部分时，eNB由单个MCE进行服务。

MBMS业务在核心网中由E-MBMS网关负责处理，它由控制面和用户面功能组成，这两部分功能可以实现于不同的网路实体。其基本功能是传输和广播经由同步协定处理了的MBMS数据包给相应的eNB。E-MBMS网关採用IP组播方式将MBMS用户数据传送给eNB。E-MBMS网关通过MME（MobilityManagementEntity，移动性管理实体）把MBMS会话控制信令（Sessionstart/stop）传给E-UTRAN。

eBM-SC（envolvedBroadcastandMulticastServiceCenter，演进的广播组播业务中心）是演进版的BM-SC，它不但具有BM-SC的功能，还能够在使用MBMS承载（通过SGmb、SGimb接口）或者使用单播承载（通过SGi接口）之间进行选择，这样使得eBM-SC有能力针对业务特性和用户数量来选择合理的承载类型。由于在E-MBMS中提供了增强广播承载类型，因此UE可能使用单播承载向eBM-SC进行注册/注销。此外，eBM-SC还能够通过单播承载向特定用户提供高级别的MBMS业务。

M1接口是E-MBMS网关和eNodeB之间的用户面接口，对于MBSFN多小区传输，这里使用SYNC协定来保证MBMS内容同步。

M2接口是MCE和eNodeB之间的控制面接口，MCE通过该接口对eNodeB进行无线资源管理以及传递MBMS会话控制信令。

M3接口是MCE和MME之间的接口，负责传递MBMS会话控制信令。信令传输採用SCTP（StreamControlTransmissionProtocol，流控制传输协定），即採用PTP（PointtoPoint，点对点）信令。

SGmb接口为eBM-SC和E-MBMS网关用户面之间的接口，负责中转eBM-SC与E-MBMS网关控制面功能之间的信令。

SG-imb接口为eBM-SC和E-MBMS网关用户面之间的接口，负责接收来自eBM-SC的MBMS业务数据（通过SGimb接口）。

SGi接口为eBM-SC和PDN网关用户面之间的接口，当eBM-SC採用单播承载时使用此接口，负责传递MBMS控制信令和业务数据。

LTE（LongTermEvolution，长期演进)，又称E-UTRA/E-UTRAN，和3GPP2UMB合称E3G（Evolved3G）

LTE是由3GPP（The3rdGenerationPartnershipProject，第三代合作伙伴计画）组织制定的UMTS（UniversalMobileTelecommunicationsSystem，通用移动通信系统）技术标準的长期演进，于2004年12月在3GPP多伦多TSGRAN#26会议上正式立项并启动。LTE系统引入了OFDM（OrthogonalFrequencyDivisionMultiplexing，正交频分复用）和MIMO（Multi-Input&Multi-Output，多输入多输出）等关键传输技术，显着增加了频谱效率和数据传输速率（20M频宽2X2MIMO在64QAM情况下，理论下行最大传输速率为201Mbps，除去信令开销后大概为140Mbps，但根据实际组网以及终端能力限制，一般认为下行峰值速率为100Mbps，上行为50Mbps），并支持多种频宽分配：1.4MHz，3MHz，5MHz，10MHz，15MHz和20MHz等，且支持全球主流2G/3G频段和一些新增频段，因而频谱分配更加灵活，系统容量和覆盖也显着提升。LTE系统网路架构更加扁平化简单化，减少了网路节点和系统複杂度，从而减小了系统时延，也降低了网路部署和维护成本。LTE系统支持与其他3GPP系统互操作。LTE系统有两种制式：FDD-LTE和TDD-LTE，即频分双工LTE系统和时分双工LTE系统，二者技术的主要区别在于空中接口的物理层上（像帧结构、时分设计、同步等）。FDD-LTE系统空口上下行传输採用一对对称的频段接收和传送数据，而TDD-LTE系统上下行则使用相同的频段在不同的时隙上传输，相对于FDD双工方式，TDD有着较高的频谱利用率。

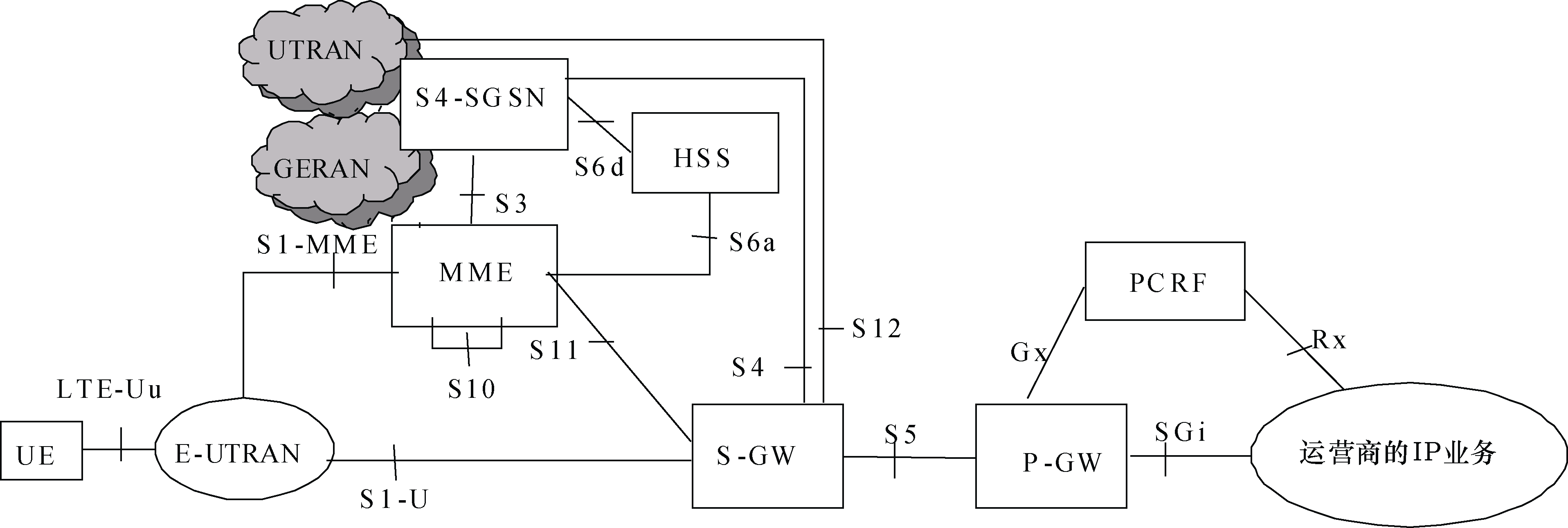

LTE/EPC的网路架构如图2所示。

LTE採用由eNB构成的单层结构，这种结构有利于简化网路和减小延迟，实现低时延、低複杂度和低成本的要求。与3G接入网相比，LTE减少了RNC节点。名义上LTE是对3G的演进，但事实上它对3GPP的整个体系架构作了革命性的改变，逐步趋近于典型的IP宽频网路结构。

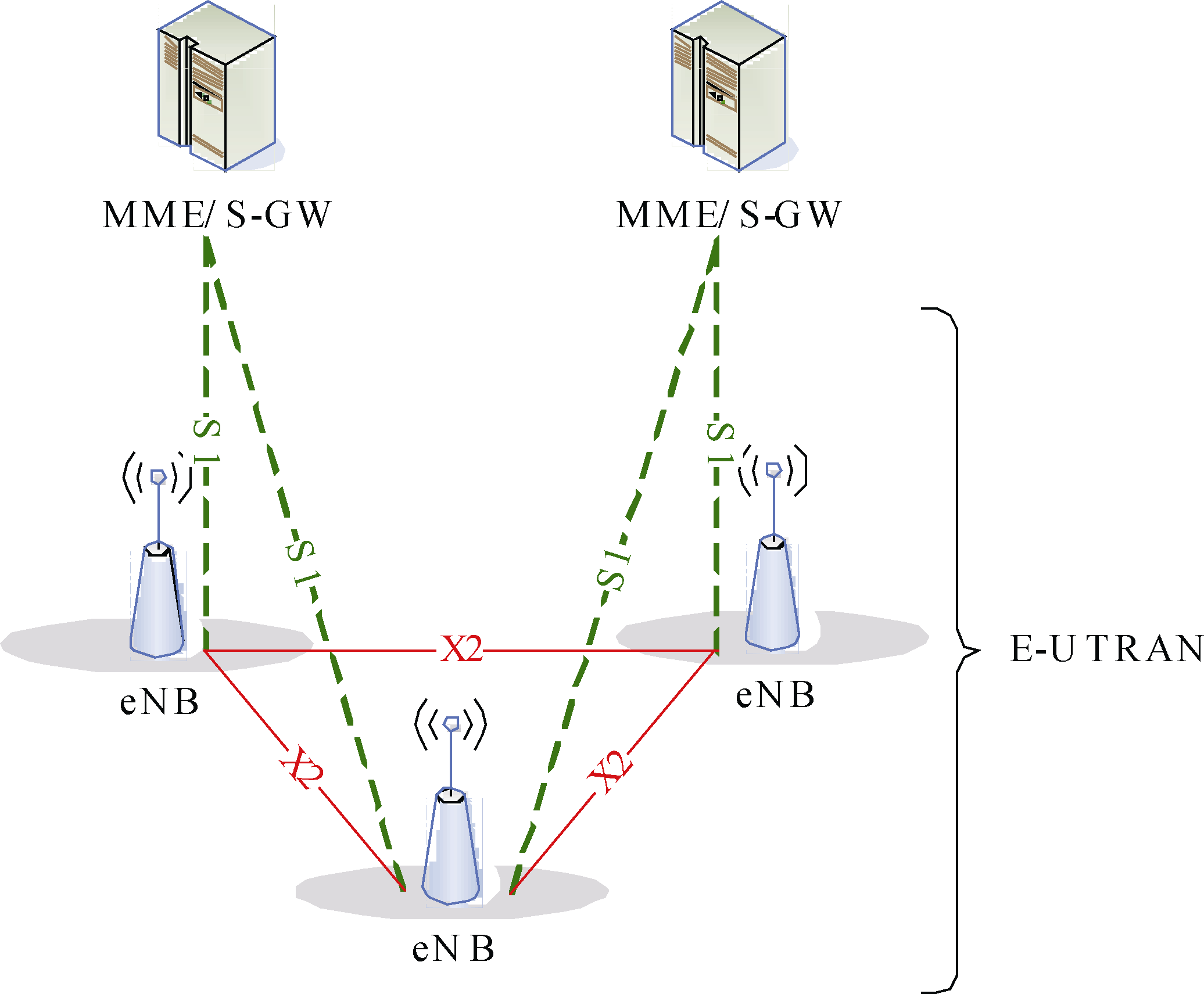

LTE的架构也叫E-UTRAN架构，如图3所示。E-UTRAN主要由eNB构成。同UTRAN网路相比，eNB不仅具有NodeB的功能，还能完成RNC的大部分功能，包括物理层、MAC层、RRC、调度、接入控制、承载控制、接入移动性管理和Inter-cellRRM等。eNodeB和eNodeB之间採用X2接口方式直接互连，eNB通过S1接口连线到EPC。具体地讲，eNB通过S1-MME连线到MME，通过S1-U连线到S-GW。S1接口支持MME/S-GW和eNB之间的多对多连线，即一个eNB可以和多个MME/S-GW连线，多个eNB也可以同时连线到同一个MME/S-GW。
