max485接口晶片是Maxim公司的一种RS－485晶片。
基本介绍
- 中文名：MAX485
- 类别：晶片接口晶片
- 通信速率：2.5Mbps
- 负载个数：32
- 汇流排协定：RS-485汇流排
- 额定电压：5.0V
- 生产厂商：Maxim/美信
简介：
MAX485、MAX487-MAX491以及MAX1487是用于RS-485与RS-422通信的低功耗收发器，每个器件中都具有一个驱动器和一个接收器。MAX483、MAX487、MAX488以及MAX489具有限摆率驱动器，可以减小EMI，并降低由不恰当的终端匹配电缆引起的反射，实现最高250kbps的无差错数据传输。MAX481、MAX485、MAX490、MAX491、MAX1487的驱动器摆率不受限制，可以实现最高2.5Mbps的传输速率。

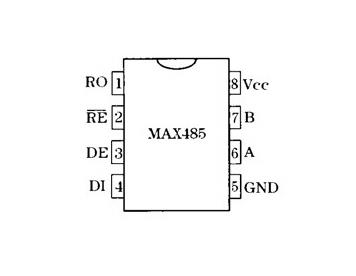

max485引脚图

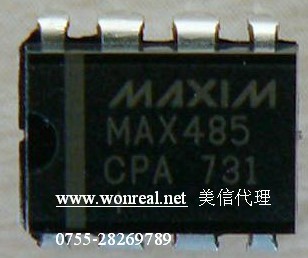

MAX485CPA这些收发器在驱动器禁用的空载或满载状态下，吸取的电源电流在120µA至500µA之间。另外，MAX481、MAX483与MAX487具有低电流关断模式，仅消耗0.1µA。所有器件都工作在5V单电源下。

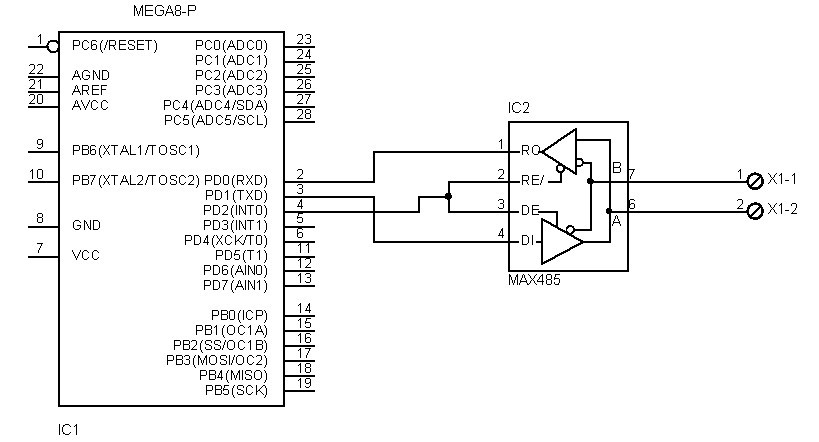

採用单一电源+5 V工作，额定电流为300 μA，採用半双工通讯方式。它完成将TTL电平转换为RS－485电平的功能。MAX485晶片的结构和引脚都非常简单,内部含有一个驱动器和接收器。RO和DI端分别为接收器的输出和驱动器的输入端，与单片机连线时只需分别与单片机的RXD和TXD相连即可；/RE和DE端分别为接收和传送的使能端，当/RE为逻辑0时，器件处于接收状态；当DE为逻辑1时，器件处于传送状态，因为MAX485工作在半双工状态，所以只需用单片机的一个管脚控制这两个引脚即可；A端和B端分别为接收和传送的差分信号端,当A引脚的电平高于B时，代表传送的数据为1；当A的电平低于B端时，代表传送的数据为0。在与单片机连线时接线非常简单。只需要一个信号控制MAX485的接收和传送即可。同时将A和B端之间加匹配电阻，一般可选100Ω的电阻。
基本参数：
半双工；
限摆率：NO；
低电流关断模式：NO；
接收允许控制：YES；
静态电流300uA；
引脚数：8
作用：
MAX485是用于RS-485与RS-422通信的低功耗收发器。MAX485的驱动器摆率不受限制, 可以实现最高2.5Mbps的传输速率。这些收发器在驱动器禁用的空载或满载状态下，吸取的电源电流在120μA至500μA之间。所有器件都工作在5V单电源下。驱动器具有短路电流限制，并可以通过热关断电路将驱动器输出置为高阻状态。接收器输入具有失效保护特性，当输入开路时，可以确保逻辑高电平输出。具有较高的抗干扰性能。MAX485是市面上最为常见的RS422晶片，亦是用量最大的RS422晶片，性价比高，优质，供货稳定是大部分厂家採用它的主要原因。
行情分析：
华强北中国电子市场价格指数网数据显示：MAX485晶片在华强北市场非常畅销，2010年4-8月平均交易价格为5.76元。观其价格走势图发现，MAX485价格呈浪形下降的态势，其价格指数值在60-95.36之间波动，跨度35.36个百分点。由于商家在8月底採取薄利多销的策略，末期指数值跌至历史最低点60，预计后期价格会有小幅度上升，但上升幅度不会很大。
套用：
工业控制区域网路
电平转换器
低功耗RS-422收发器
低功耗RS-485收发器
用于EMI敏感套用的收发器
