LAG保护是在聚合链路组中某条链路故障时，进行紧急调度，将故障链路上的业务流调入其他正常工作的链路上，这样业务仍可以正常运行，起到了对业务的保护作用。
基本介绍
- 中文名：链路汇聚组保护
- 外文名：Link Aggregation Group Protection
说明
- 链路
是指两台设备之间，通过一条物理线缆连线起来，物理线缆分别接入两台设备的连线埠，这样两台设备之间就有了一条链路，如图1所示。
图 1 链路- 汇聚
字面上大家都理解，多指同类的事物来自不同的点最后合併为一点，例如很多小河流汇聚为一条大河流。这里的汇聚不是真正的汇聚，是逻辑上的汇聚，是多条链路从逻辑上合併为一条链路，现实当中仍是各自独立的物理链路。在设备上对各条独立的物理链路进行逻辑聚合，聚合到一个聚合组里，这样从设备的角度看，聚合后的链路只有一条。图2和图3所示。
图 2 链路汇聚
图 3 链路汇聚逻辑示意图LAG保护工作过程

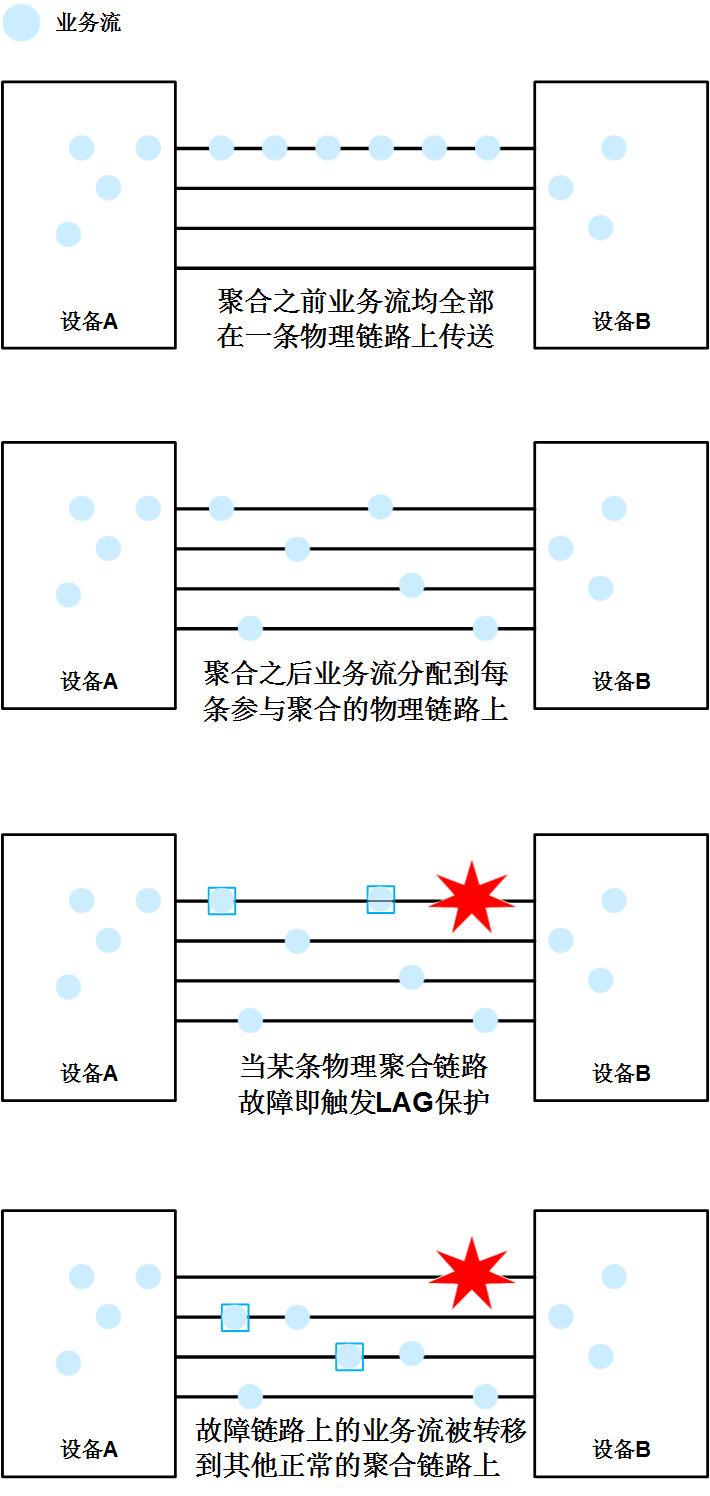

LAG是如何工作的和LAG保护的作用从下图中可以一目了然。
图 4 LAG工作过程示意图LAG的作用
LAG的作用是增加2台设备之间的频宽，提高单位时间内数据传送效率。可以打个形象的比喻，1个装满水的游泳池，现在要放掉其中的水，安装4个排水管排水肯定比安装1个排水管排水更快，因为单位时间内的排水量是4：1的关係。所以使用LAG后，设备单位时间内可以传送更多的数据到对端，业务的运行效率更高。
LAG保护的作用
LAG保护是在聚合链路组中某条链路故障时，进行紧急调度，将故障链路上的业务流调入其他正常工作的链路上，这样业务仍可以正常运行，起到了对业务的保护作用。
