在VPN连线中要设定L2TP连线，方法同PPTPVPN设定，同样是在VPN连线属性视窗的“网路”选项卡中，将VPN类型设定为“L2TP IPSec VPN”即可。

第二层隧道协定（L2TP）是用来整合多协定拨号服务至现有的网际网路服务提供商点。PPP 定义了多协定跨越第二层点对点连结的一个封装机制。特别地，用户通过使用众多技术之一（如：拨号 POTS、ISDN、ADSL 等）获得第二层连线到网路访问伺服器（NAS），然后在此连线上运行 PPP。在这样的配置中，第二层终端点和 PPP 会话终点处于相同的物理设备中（如：NAS）。

L2TP 扩展了 PPP 模型，允许第二层和 PPP 终点处于不同的由包交换网路相互连线的设备来。通过 L2TP，用户在第二层连线到一个访问集中器（如：数据机池、ADSL DSLAM 等），然后这个集中器将单独得的 PPP 帧隧道到 NAS。这样，可以把 PPP 包的实际处理过程与 L2 连线的终点分离开来。

对于这样的分离，其明显的一个好处是，L2 连线可以在一个（本地）电路集中器上终止，然后通过共享网路如帧中继电路或英特网扩展逻辑 PPP 会话，而不用在 NAS 上终止。从用户角度看，直接在 NAS 上终止 L2 连线与使用 L2TP 没有什幺功能上的区别。L2TP 协定也用来解决“多连线联选组分离”问题。多连结 PPP，一般用来集中 ISDN B 通道，需要构成多连结捆绑的所有通道在一个单网路访问伺服器（NAS）上组合。因为 L2TP 使得 PPP 会话可以出现在接收会话的物理点之外的位置，它用来使所有的通道出现在单个的 NAS 上，并允许多连结操作，即使是在物理呼叫分散在不同物理位置的 NAS 上的情况下。

LNS表示L2TP网路伺服器（L2TP Network Server），是PPP端系统上用于处理L2TP协定伺服器端部分的设备。它作为L2TP隧道的另一侧端点，是LAC的对端设备，是被LAC进行隧道传输的PPP会话的逻辑终止端点。

L2TP 是一个数据链路层协定。其报文分为数据讯息和控制讯息两类。数据讯息用投递 PPP 帧，该帧作为L2TP报文的数据区。L2TP不保证数据讯息的可靠投递，若数据报文丢失，不予重传，不支持对数据讯息的流量控制和拥塞控制。控制讯息用以建立、维护和终止控制连线及会话，L2TP确保其可靠投递，并支持对控制讯息的流量控制和拥塞控制。

L2TP 命令头 ：12 16 32 bit

L2TP协定结构

T L X X S X O P X X X X VER Length

Tunnel ID Session ID

Ns （opt） Nr （opt）

Offset Size （opt） Offset Pad （opt）

T ― T 位表示信息类型。若是数据信息，该值为0；若是控制信息，该值为1。

L ― 当设定该栏位时，说明 Length 栏位存在，表示接收数据包的总长。对于控制信息，必须设定该值。

X ― X 位为将来扩张预留使用。在导出信息中所有预留位被设定为0，导入信息中该值忽略。

S ― 如果设定 S 位，那幺 Nr 栏位和 Ns 栏位都存在。对于控制信息，S 位必须设定。

O ― 当设定该栏位时，表示在有效负载信息中存在 Offset Size 栏位。对于控制信息，该栏位值设为0。

P － 如果 Priority （P）位值为1，表示该数据信息在其本地排队和传输中将会得到优先处理。

Ver ― Ver 位的值总为002。它表示一个版本1 L2TP 信息。

Length ― 信息总长，包括头、信息类型 AVP 以及另外的与特定控制信息类型相关的 AVPs。

Tunnel ID ― 识别控制信息套用的 Tunnel。如果对等结构还没有接收到分配的 Tunnel ID，那幺 Tunnel ID 必须设定为0。一旦接收到分配的 Tunnel ID，所有更远的数据包必须和 Tunnel ID 一起被传送。

Call ID ― 识别控制信息套用的 Tunnel 中的用户会话。如果控制信息在 Tunnel 中不套用单用户会话（例如，一个 Stop-Control-Connection-Notification 信息)，Call ID 必须设定为0。

Nr ― 期望在下一个控制信息中接收到的序列号。

Ns ― 数据或控制信息的序列号。

Offset Size & Pad ― 该栏位规定通过 L2F 协定头的位元组数，协定头是有效负载数据起始位置。Offset Padding 中的实际数据并没有定义。如果 Offset 栏位当前存在，那幺 L2TP 头 Offset Padding 的最后八位位元组后结束。

PPTP和L2TP都使用PPP协定对数据进行封装，然后添加附加包头用于数据在网际网路上的传输。尽 管两个协定非常相似，但是仍存在以下几方面的不同：

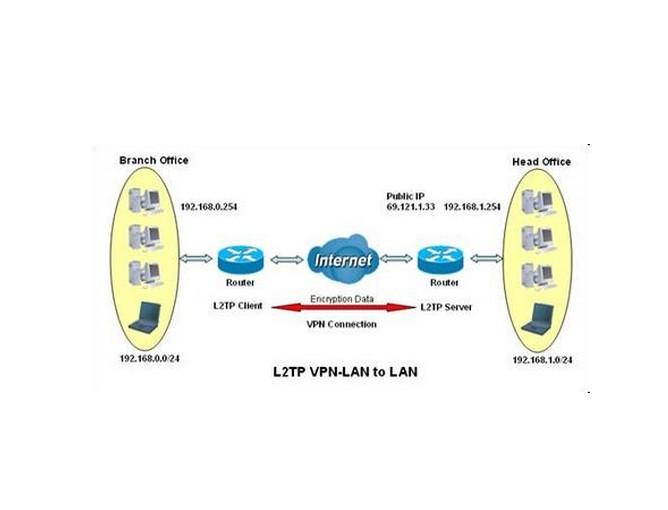

L2TP直观示意图

1．PPTP要求网际网路为IP网路。L2TP只要求隧道媒介提供面向数据包的点对点的连线。L2TP可以在IP（使用UDP），帧中继永久虚拟电路（PVCs),X.25虚拟电路（VCs）或ATM VCs网路上使用。

2．PPTP只能在两端点间建立单一隧道。L2TP支持在两端点间使用多隧道。使用L2TP，用户可以针对不同的服务质量创建不同的隧道。

3．L2TP可以提供包头压缩。当压缩档头时，系统开销（overhead）占用4个位元组，而PPTP协定下要占用6个位元组。

4、L2TP自身不提供隧道验证，从L2TP的包头可以看出。隧道认证是由PPP（pap或chap）协定提供！而PPTP则支持隧道验证，PPTP自身就是PPP的扩展！但是当L2TP或PPTP与IPsec共同使用时，可以由IPsec提供隧道验证，不需要在第2层协定上验证隧道.

5．L2TP访问集中器（L2TP Access Concentrator，LAC）是一种附属在网路上的具有PPP端系统和L2Tpv2协定处理能力的设备，它一般就是一个网路接入伺服器软体，在远程客户端完成网路接入服务的功能。

6．L2TP网路伺服器（L2TP Network Server，LNS）是用于处理L2TP协定伺服器端的软体。

L2TP支持的协定

IP协定、IPX协定和NetBEUI协定
