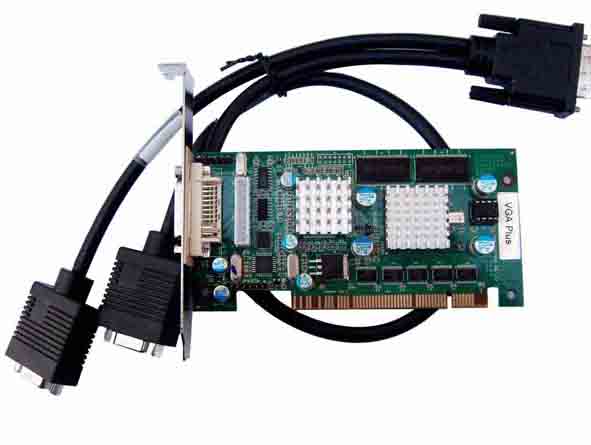

KylinesVGA-plus採集卡是标準PCI接口，它从别的数据源捕捉VGA数据到PC机上，在Windows桌面上用一个随卡所提供的应用程式视窗显示。KylinesVGA-plus採集卡能将其他1路独立的VGA信号在本PC机上显示和採集，这样你会看到1路VGA信号同时在桌面上显示，不需额外的显示器。
基本介绍
- 中文名：kylinesvga採集卡
- 优点：不用增加额外设备图像质量提高
- 特性：系统支持、半长PCI适配器等
- 应用程式：支持Windows Media 9编码器等
基本简介
如果将一台PC机VGA数据在另一台PC上显示以及採集VGA信号，传统的方法是将VGA信号通过视频转换器VGA—VIDEO变成视频信号,再通过视频採集卡在另一台PC机上显示採集。这样VGA信号经过视频转换器变成模拟信号，再通过视频採集卡变成数位讯号，在计算机上显示，这种经过数模转换，模数转换后，VGA信号的损失特别大，图像资料很差。为了解决这个问题，我公司的研发生产了KylinesVGA-plus这款VGA採集卡，即它在一台显示器上同时显示另外的一台设备的VGA数据，不用再增加额外的设备，使图像质量大幅提高，完全满足这一套用领域客户的需求。
KylinesVGA-plus卡支持Windows NT/Windows 2000/2003/Windows XP作业系统，它有更强的兼容性及更快的数据转输速度，它能同任何多屏卡配合使用。
配合KylinesVGA-plus卡以及其它多种多屏图形处理显示产品，保证用户的各种多屏、拼接套用。包括视频墙、监控指挥系统的多媒体显示、工业流程显示、宣传广告显示、线上查询及互动谘询系统等。结合微软WMEncoder或者Real编码器，可以把一路VGA信号编码成WM9，Real，MPEG4等格式，套用到网路直播，录播系统，VOD点播，远程教育培训，视讯会议等系统中。
特性
*系统支持： Windows NT/Windows 2000/2003/Windows XP
* 半长PCI适配器
* 实时捕捉一路RGB信号
* 每路支持至1280*1024 24bit解析度
* 最大捕捉採样速率是实时140MHz
* PCI汇流排控制器允许捕捉信号传送至系统记忆体或图形显示记忆体
* 数据以PCI汇流排、132MB/s频宽传输
* 分散集中工作表支持虚拟记忆体操作
* 每通道捕捉图像可按比例放大缩小
* 自动同步和视频检测，提供多同步操作
* 支持H和V分别同步、複合同步和绿同步
* 单台PC机可插多片卡允许多通图像捕捉和同步显示
*可以支持2U和3U的机箱
支持二次开发：有DirectShow SDK和VC SDK
KyLines 採集卡软体安装说明：
注意：在启动该软体时，要确认VGA线是否连线好，VGA卡是否已经有VGA信号。
功能特性
对VGA信号採用高达32位的高速模数转换，保证採集画面达到高清流畅，接近原始信号。
对VGA信号进行实时採样、採集、模数转换。
採样频宽可达到600MHz，最大可支持1280*1024*60Hz。显示视频、文字、图片、网页都可保证清晰、连续、稳定。
支持台式机、笔记本、实物展台等VGA输出信号的採集。
自主适应不同解析度、刷新率的VGA信号源。
驱动程式的安装:
将VGA採集卡插入PC机的PCI插槽，开机提示安装驱动。把光碟中的newVGACapture资料夹拷贝到硬碟中，选择驱动程式所在的newVGACapture资料夹，安装驱动。驱动程式安装完成后在Windows设备管理器中显示为：vgacap。然后在newVGACapture资料夹中，点击reg.bat，显示注册成功，重启机器，就可以使用VGA卡了。
本卡提供支持DirectShow SDK和VC SDK，可以二次开发。
支持RGB24、RGB32、YUY2等格式的输出。
应用程式
1.支持Windows Media 9编码器、amcap等软体。
可能出现的问题，以及解决方法：
1. 提示无源（No Source）
请检查是否有VGA信号源正确连线到VGA卡，VGA线应该使用我们提供的VGA线（一头是针，另一头是孔）。
卡上针的连线埠是VGA输入口，孔的连线埠是VGA输出口，不能使用两头都是针的线。
2. amcap无显示
选择Option -> Preview
提示Cannot set frame rate for capture
选择Capture -> Set Frame Rate，勾掉Use Frame Rate

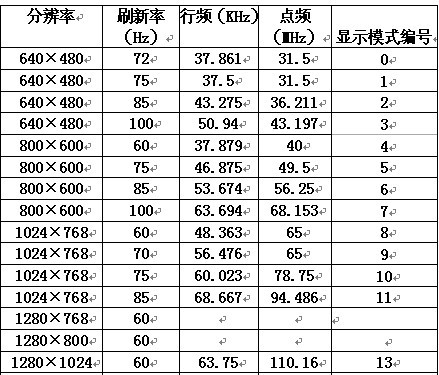

显示模式
