Kintex-7

2019-12-20 14:23:05 百科
Kintex-7

Kintex-7

Kintex-7系列是一种新型Xilinx FPGA,能以不到 Virtex-6 系列一半的价格实现与其相当性能,性价比提高一倍,功耗降低一半。该系列不仅可提供诸如大批量 10G 光学有线通信设备等各种套用所需的高性能 10.3Gbps 或低成本最佳化的 6.5Gbps 串列连线性、存储器和逻辑性能,而且还实现了信号处理性能、功耗和成本的最佳平衡,能支持长期演进 (LTE) 无线网路部署,满足新一代高清 3D 平板显示器严格的功耗和成本要求,并提供新一代广播视频点播系统所需的性能和频宽。TL-K7FMC採集卡是一款由广州创龙基于Xilinx Kintex-7系列FPGA自主研发的FMC数据採集卡,完全支持PCI Express 2.0标準,串列高速输入输出SRIO汇流排通过HDMI接口提供稳定、可靠的高速传输能力,为产品的快速成型提供极大的便利。TL-K7FMC採集卡的FMC接口不仅简化了I/O接口模组设计,提供高速的接口通信能力,而且提高了模组的利用率,标準化设计使产品有更好的通用性,可配套创龙TMS320C6655、TMS320C6657、TMS320C6678开发板使用,採集卡尺寸为200mm*106.65mm。

基本介绍

  • 中文名:FPGA Kintex-7
  • 外文名:Kintex-7
  • 系列:Kintex-7
  • 属性:电子产品系统
  • 领域:工业设计

运用技术

全新统一架构支持可扩展性,提高生产率
所有 7 系列 FPGA 均採用统一架构,使客户在功能方面收放自如,既能降低成本和功耗,也能提高性能和容量,从而降低低成本和高性能系列产品的开发部署投资。该架构建立在大获成功的 Virtex-6 系列架构基础之上,旨在简化当前 Virtex-6 和Spartan-6 FPGA 设计方案的重用。此外,该架构还得到业经验证经的 EasyPath? FPGA成本降低解决方案的支持,可确保将成本降低 35%,且无需增量转换或工程投资,从而进一步提高了生产率。
对于希望利用最新 7 系列 FPGA 进一步实现节能或提高系统性能和容量的客户来说,他们可以先用 Virtex-6 和 Spartan-6 FPGA 进行设计,然后在时机成熟时将设计方案进行移植。这种统一架构随着赛灵思的 AMBA AXI 互连标準的採用而得到简化,支持即插即用型IP 的使用,从而有助于客户提高生产率,降低开发成本。
SAIC公司Cloudshield Technologies 负责系统架构的首席技术官 Andy Norton 指出:“赛灵思通过整合 6-LUT 架构并与 ARM 合作开展 AMBA 规范工作,使这些产品支持 IP 重用、可移植性和可预见性。一个统一的架构,一个新的一改固有思维模式的以处理器为中心的器件,加上一个採用新一代工具的分层设计流程,不仅可大幅提高生产率、灵活性和片上系统性能,同时还将简化前代架构的移植工作。”
这些产品採用相同的逻辑架构、Block RAM、时钟技术、DSP切片和 SelectIO? 技术,并建立在前代採用赛灵思专利 Virtex 系列 ASMBL? 模组架构的产品的基础上。新一代 ASMBL 架构提供了前所未有的高灵活性与可扩展性,使客户能高效全面地发挥逻辑密度优势。

硬体参数

CPU:Xilinx Kintex-7 FPGA,XC7K160/325/410T FFG676
RAM:256MByte/512MByte DDR3
ROM:256MBit NOR FLASH
EEPROM:2KBit
网路:10/100/1000M ETHERNET
光纤接口:1x SFP+
LED:1x 供电指示灯,3x 可程式指示灯
按键:1x 复位按键,2x 用户可程式按键
 拓展IO:1x SRIO TX,1x SRIO RX,4通道,单通道最高速率5GBaud,HDMI座;1x PCIe 4x(Gen2),2通道,单通道最高通信速率5GBaud;2x 48pin欧式连线器,GPIO拓展;1x I2C,HDMI座;1x PMOD;1x XADC;1x FMC,400pin
仿真器接口:1x 14pin JTAG接口,间距2.00mm
启动方式:1x 2bit启动方式选择拨码开关
串口:1x UART,Micro USB接口,提供4针TTL电平测试连线埠
电源开关:1x 电源拨码开关
电源接口:1x 12V 2A直流输入DC005电源接口,外径5.5mm,内径2.1mm

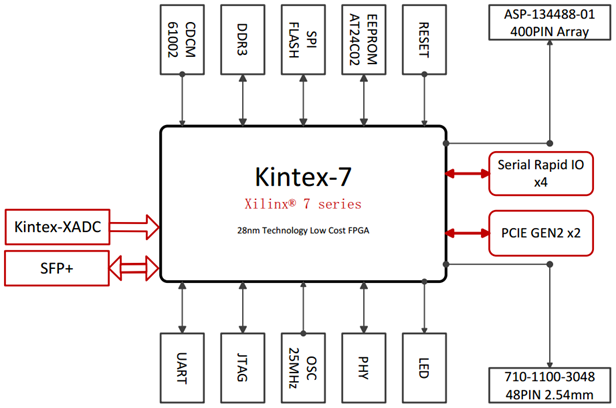

硬体框架图硬体框架图

软体参数

Vivado版本号:2015.2
开发资料
提供採集卡原理图、入门教程、丰富的Demo程式;
提供与DSP通信教程,完美解决DSP+FPGA异构平台通信开发瓶颈;
提供完整的软体开发包,以及配套的开发文档。

技术支持

协助解决按照用户手册操作出现的异常问题;
协助产品故障判定;
协助正确编译与运行所提供的原始码;
协助进行产品二次开发;
提供长期的售后服务。

核心板电气特性

採集卡工作环境
环境参数/最小值/典型值/最大值
工作温度(工业级)/-40°C/-/85°C
工作电压/-/12V/

主要特点

基于Xilinx Kintex-7 FPGA,XC7K160/325/410T FFG676可选,DDR3 256MB/512MB可选,NOR FLASH 256Mb,可根据开发需求自由搭配,成本可控;
工业级FMC连线器,支持高速ADC和DAC等FMC标準模组;
PCI Express 2.0标準,提供PCIe x2高速数据传输接口,单通道通信速率可高达5GBaud;
Serial Rapid I/O,提供SRIO x4高速数据传输接口,单通道通信速率可高达5GBaud;
SFP+光纤接口,传输速率可高达10Gbit/s;
集成千兆网及I2C等常见接口,拓展能力强;
提供板卡原理图和丰富的开发例程,入门简单。

运用领域

高速数据採集系统
音视频数据处理系统
图像处理设备
软体无线电设备
通信系统
高精度仪器仪表
高端数控系统
