JTY-GM-LA1550型点型光电感烟火灾探测器（以下简称感烟探测器）。本产品採用性能卓越的单片机(MCU)，通过单片机内部固化的运算程式来完成对外界环境参数变化的补偿和火警判断。本产品适用于宾馆、饭店、机房、银行、商场、仓库、博物馆、图书馆、办公楼以及空气湿度大等环境恶劣的场所。此外，对火灾发生时有黑烟产生的场所也非常适用。

(1) 自动补偿功能，对于一定程度上因为外部环境（温度、湿度、灰尘、静电等）因素的变化而引起的性能漂移，可自动进行补偿，提高了感烟探测器的可靠性

(2) 感烟探测器可準确判断24小时内发生的慢性火灾

(3) 内置产品的ID码，使每只探测器拥有自己的身份证号码共12位；

通过控制器可进行查询,ID码各位的解释如下:

产品类型代码:1为感烟探测器，2为感温探测器，3为输出控制模组，4为输入模组，5为手动报警按钮,6为消火栓报警按钮，7为声光警报器。

(4) 智慧型判断，清洗预报功能

(5) 採用软硬体滤波，提高了感烟探测器的抗干扰能力

(6) 二汇流排制，无极性

(7) 具有电子编码、遥控编码两种先进的编码技术，提高了编码的灵活性

(8) 具有两种回响模式（通常称其为算法）

模式1：快速回响模式，在此模式下，当连续3次以上检测到烟的浓度超过报警门限值时，立即报警，此模式适用于系统调试安装阶段或者是测试阶段

模式2：智慧型回响模式，有利于準确判断火灾报警信号，减少误报警，（出厂默认为智慧型模式）

(9) PCB板全密封防护工艺

(1) 工作电压:汇流排15-28V脉冲电压

(2) 工作电流：

1）汇流排静态电流：≤0.5mA

2）汇流排报警电流：≤2.8mA

(3) 汇流排待遥控编码电流:1.1mA～1.5mA

(4) 红外遥控编码接收角度:≤30°

(5) 线制：二汇流排（无极性）

(6) 编码方式:电子编码和先进的遥控编码

(7) 感烟探测器的状态指示：

1）正常监视状态 ：LED灯周期性地闪亮

2）火警状态 ：LED灯常亮

3）故障状态 ：LED灯常灭或无规律闪亮

(8) 使用环境: 温度-10℃～50℃ 相对湿度≤95%RH，不凝露

(1) 感烟探测器的外形尺寸及安装尺寸示意图如图1、图2所示

(2) 工作原理本产品主要採用红外散射原理来探测火灾。一对管（红外发射、接收二极体）安装在黑体中，在无菸环境下，红外接收管几乎接收不到信号，当火灾发生时，会有烟雾进入迷宫，由于烟雾对光线的散射作用，使红外接收管接收到一个较弱的信号，放大电路对该信号进行200—400倍的放大，触发电路对放大后的信号进行阈值判别，若达到报警门限，则通过回码电路将报警信息传给控制器，实现报警。

警告：安装感烟探测器之前，请切断迴路的电源并确认全部底座已安装牢靠。

感烟探测器安装示意图如图3所示

　预埋盒可採用86H50型标準预埋盒；安装时将感烟探测器底部Z型片对正底座顺时针旋转，即可将感烟探测器安装在底座上。

汇流排(BUS)採用RVS-2×1.0 mm2或1.5 mm2线；穿金属管（线槽）或阻燃PVC管敷设。

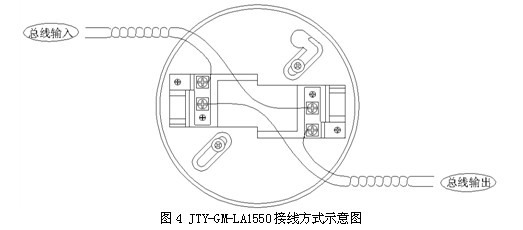

接线方式如图4所示

编码操作：利用本公司的手持编码器LA1930进行现场编码，编码时将编码器的两个夹子分别与汇流排两个端子连线，打开手持编码器电源，输入要写入的地址码（地址码範围必须是：1－242，同一迴路的地址码唯一），按下“写码”键，如果编码成功，在传送完地址码后，编码器的数码管上将会显示所发的地址号，如果编码失败，编码器在传送完地址码后，数码管上会显示“FAL”以提示编码失败。

编码的详细步骤和方法请参见《LA1930手持编码器使用说明书》。

设备运输、搬运、储存均须在包装状态下进行，装卸过程要轻拿轻放，防止碰撞损坏。存储环境应保持通风、乾燥，切忌露天存放。

(1) 随感烟探测器附带的塑胶件为防尘罩，在现场安装后及未开通验收前，请勿过早摘除，以免感烟探测器受到污染。

(2) 如果感烟探测器在长期运行后报故障，应首先检查感烟探测器是否已受到损坏，或是否安装位置有了不应有的变化，再看是否由于灰尘积累过度或感烟探测器的基準值偏移过度而导致自动补偿超出了範围，然后再考虑感烟探测器的其他故障。

(3) 当控制器报清洗预报时，请将该号码的感烟探测器送回本公司进行清洗，以免造成漏报或误报，从而造成不必要的损失。

(4) 值班人员应熟练掌握设备的操作程式，不得误操作。

(5) 感烟探测器为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

(6) 每隔半年应对感烟探测器进行一次报警功能测试。

(7) 房间进行装修、粉刷施工时，请务必装上防尘罩，以免感烟探测器受到灰尘污染。
