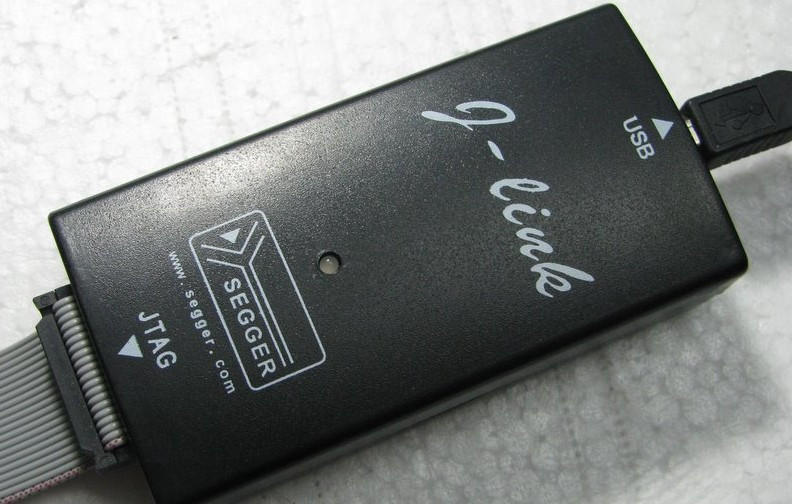

J-Link是SEGGER公司为支持仿真ARM核心晶片推出的JTAG仿真器。配合IAR EWAR，ADS，KEIL，WINARM，RealView等集成开发环境支持所有ARM7/ARM9/ARM11,Cortex M0/M1/M3/M4, Cortex A5/A8/A9等核心晶片的仿真，与IAR,Keil等编译环境无缝连线，操作方便、连线方便、简单易学，是学习开发ARM最好最实用的开发工具。产品规格：电源USB供电，整机电流 <50mA 支持的目标板电压 1.2 ～ 3.3V，5V兼容 目标板供电电压 4.5 ～ 5V (由USB提供5V) 目标板供电电流 最大300mA，具有过流保护功能 工作环境温度 +5℃～ +60℃ 存储温度 -20℃ ～ +65℃ 湿度 <90%尺寸（不含电缆） 100mm x 53mm x 27mm 重量（不含电缆）70g 电磁兼容 EN 55022, EN 5502 。
基本介绍
- 中文名：jlink仿真器
- 外文名：jlink simulator
- 公司：SEGGER
- 整机电流 ：<50mA
- 电源：USB供电
仿真器简介
J-LINK仿真器目前已经升级到V9.40版本，其仿真速度和功能远非简易的并口WIGGLER调试器可比。J-LINK支持ARM7/ARM9/ARM11,Cortex M0/M1/M3/M4, Cortex A4/A8/A9等核心晶片，支持ADS、IAR、KEIL开发环境。V9.3版本较V8.0版本进一步提升了下载速度，最大下载速度提升到1 MByte/s。
主要特点
* IAR EWARM集成开发环境无缝连线的JTAG仿真器。
*支持CPUs: Any ARM7/9/11, Cortex-A5/A8/A9, Cortex-M0/M1/M3/M4, Cortex-R4, RX610, RX621, RX62N, RX62T, RX630, RX631, RX63N。
*下载速度高达1 MByte/s。
*最高JTAG速度15 MHz。
*目标板电压範围1.2V –3.3V,5V兼容。
*自动速度识别功能。
*监测所有JTAG信号和目标板电压。
*完全即插即用。
*使用USB电源（但不对目标板供电）
*带USB连线线和20芯扁平电缆。
*支持多JTAG器件串列连线。
*标準20芯JTAG仿真插头。
*选配14芯JTAG仿真插头。
*选配用于5V目标板的适配器。
*带J-Link TCP/IP server，允许通过TCP/ IP网路使用J-Link。
产品规格
电源： USB供电，整机电流< 50mA 。
USB接口： USB 2.0全速12Mbps。
目标板接口： JTAG (20P)
支持的目标板电压： 1.2 – 3.3V，5V兼容。
目标板供电电压： 4.5 – 5V (由USB提供5V)
目标板供电电流： 最大300mA，具有过流保护功能。
工作环境温度： +5°C ... +60°C。
存储温度： -20°C ... +65 °C。
湿度： <90%
尺寸（不含电缆）： 100mm x 53mm x 27mm。
重量（不含电缆）： 80g。
电磁兼容： EN 55022, EN 55024。
upported OS | Microsoft Windows 2000 Microsoft Windows XP Microsoft Windows XP x64 Microsoft Windows 2003 Microsoft Windows 2003 x64 Microsoft Windows Vista Microsoft Windows Vista x64 Windows 7 Windows 7 x64 Windows 8 Windows 8 x64 Linux Mac OSX 10.5 and higher |
| JTAG/SWD Interface, Timing | |
|---|---|
JTAG speed | Max. 15MHz |
SWO sampling frequency | Max. 7.5MHz |
Data input rise time (Trdi) | Trdi <= 20ns |
Data input fall time (Tfdi) | Tfdi <= 20ns |
Data output rise time (Trdo) | Trdo <= 10ns |
Data output fall time (Tfdo) | Tfdo <= 10ns |
Clock rise time (Trc) | Trc <= 3ns |
Clock fall time (Tfc) | Tfc <= 3ns |

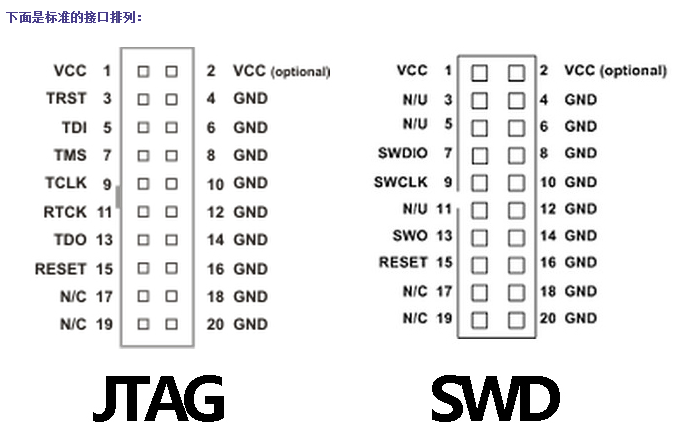

J-Link标準接口
J-Link版本
J-Link Plus，J-Link Ultra， J-Link Ultra+, J-Link Pro，J-Link EDU， J-Trace等多个版本， 可以根据不同的需求来选择不同的产品。
J-Link为德国SEGGER公司原厂产品，目前在中国仅设有代理商，没有国产版本，购买J-Link后可以通过SEGGER官方网站或者SEGGER公司中国区代理商广州市风标电子联繫认证是否为正版产品，以保障您的权益。
