GB/T 20138-2006/IEC 62262;2002电器设备外壳对外界机械碰撞的防护等级 < IK代码>。

範围

本标準适用于额定电压不超过72. 5 kV的电器设备外壳对外界机械碰撞的防护分级。

本标準仅适用于对外界机械碰撞防护分级有专门要求的外壳

a)电器设备外壳为保护内部设备因受到机械碰撞而产生有害影响所具备的防护等级的定义;

b)防护等级的标誌;

C)每种标誌的要求;

d)为确认外壳是否符合本标準的要求而应进行的试验。

各技术委员会仍然有权决定在其所制定的标準中採用本分级方法的程度和方式，并对其所辖的设备的“外壳”下定义。但对任一指定的分级，其试验不得与本标準的规定有差异。如有必要可在相应的产品标準中增加补充要求。

对于某些特定类型的设备，在确保达到相同的安全防护等级的前提下，产品技术委员会可规定不同的要求。

本标準仅规定预期用途在其他任何方面均能满足相应产品标準要求的外壳，且从材料及工艺的角度考虑，在正常的使用条件下，外壳应确保所表明的防护等级。

本标準也适用于空外壳，只要该外壳表面能符合常规试验要求且所选定的防护等级适用于该类设备类型。

2规范性引用档案

3定义

下列术语适用于本标準。

3.2 对机械碰撞的防护等级degree of protection against mechanical impacts 外壳对设备提供的因外界机械碰撞而不使设备受到有害影响的防护(等级)，并採用标準的试验方法得到验证。

3.3 IK代码IK code 代码表示外壳对外界有害机械碰撞的防护等级。标识 表明外壳对外界机械碰撞的防护等级套用IK代码按下述规定标誌。

4. 1 IK代码的排列

IK 05

代码字母(国际机械防护一一international mechanical protection) 特徵数字组合(00至10)

4.2 IK代码的特徵数字及其定义

每一组特徵数字代表一碰撞能量值，见表1

表1 IK代码及其相应碰撞能f的对应关係

IK代码 IK00 IKO1 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10

碰撞能量//J a 0.14 0. 2 0.35 0.5 0. 7 1 2 5 10 20

注1:如要求更高的碰撞能量，推荐取值50J,

a按本标準为无防护

4,3 IK代码的套用 通常，防护等级适用于整体外壳。如外壳的某些部分具有不同的防护等级，则应对其相应的防护等级进行标誌。

5一般试验要求

5.2被试外壳 除非相关产品标準中另有规定，所有被试外壳应为清洁、全新和完整的外壳，所有的部件均应安装到位。

6对机械碰撞防护试验的验证

6. 1本标準所规定的试验为型式试验。

6.2应对被试外壳施加击打以检验对机械碰撞的防护试验设备按第7章的规定

6.3试验时，被试外壳应按製造厂的使用说明安装在一刚性支撑座上。当对支撑座直接施加一能量相应于被试外壳防护等级的碰撞力，如发生的位移小于或等于0. l mm，则认为该支撑座具有足够的刚性。适合于产品的其他安装和支撑方法，可在相关的产品标準中规定。

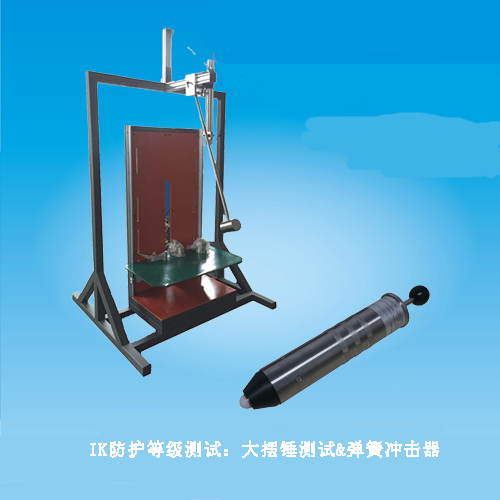

7试验器具

试验应採用GB/T 2423. 55-2006中所规定的一种器具进行相关的产品标準应规定所适用的试验器具类型
