Heartbeat是Linux-HA工程的一个组件，自1999年开始到现在，发布了众多版本，是目前开源Linux-HA项目最成功的一个例子，在行业内得到了广泛的套用，这里分析的是2007年1月18日发布的版本2.0.8。

heartbeat

随着Linux在关键行业套用的逐渐增多，它必将提供一些原来由IBM和SUN这样的大型商业公司所提供的服务，这些商业公司所提供的服务都有一个关键特性，就是高可用集群。

heartbeat （Linux-HA）的工作原理：heartbeat最核心的包括两个部分，心跳监测部分和资源接管部分，心跳监测可以通过网路链路和串口进行，而且支持冗 余链路，它们之间相互传送报文来告诉对方自己当前的状态，如果在指定的时间内未收到对方传送的报文，那幺就认为对方失效，这时需启动资源接管模组来接管运 行在对方主机上的资源或者服务。

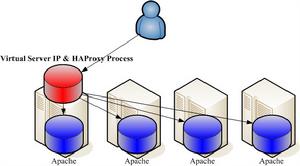

高可用集群是指一组通过硬体和软体连线起来的独立计算机，它们在用户面前表现为一个单一系统，在这样的一组计算机系统内部的一个或者多个节点停止工作，服务会从故障节点切换到正常工作的节点上运行，不会引起服务中断。从这个定义可以看出，集群必须检测节点和服务何时失效，何时恢复为可用。这个任务通常由一组被称为“心跳”的代码完成。在Linux-HA里这个功能由一个叫做heartbeat的程式完成。

Heartbeat包括以下几个组件：

heartbeat – 节点间通信校验模组

CRM - 集群资源管理模组

CCM - 维护集群成员的一致性

LRM - 本地资源管理模组

StonithDaemon - 提供节点重启服务

logd - 非阻塞的日誌记录

apphbd - 提供应用程式级的看门狗计时器

Recovery Manager - 套用故障恢复

底层结构–包括外挂程式接口、进程间通信等

CTS – 集群测试系统，集群压力测试

这里主要分析的是Heartbeat的集群通信机制，所以这里主要关注的是heartbeat模组。

heartbeat模组由以下几个进程构成：

master进程（masterprocess）

FIFO子进程（fifochild）

read子进程（readchild）

write子进程（writechild）

在heartbeat里每一条通信通道对应于一个write子进程和一个read子进程，假设n是通信通道数，p为heartbeat模组的进程数，则p、n有以下关係：

p=2*n+2

在heartbeat里，master进程把自己的数据或者是客户端传送来的数据，通过IPC传送到write子进程，write子进程把数据传送到网路；同时read子进程从网路读取数据，通过IPC传送到master进程，由master进程处理或者由master进程转发给其客户端处理。

Heartbeat启动的时候，由master进程来启动FIFO子进程、write子进程和read子进程，最后再启动client进程。

Heartbeat通过外挂程式技术实现了集群间的串口、多播、广播和组播通信，在配置的时候可以根据通信媒介选择採用的通信协定，heartbeat启动的时候检查这些媒介是否存在，如果存在则载入相应的通信模组。这样开发人员可以很方便地添加新的通信模组，比如添加红外线通信模组。

对于高可用集群系统，如果集群间的通信不可靠，那幺很明显集群本身也不可靠。Heartbeat採用UDP协定和串口进行通信，它们本身是不可靠的，可靠性必须由上层套用来提供。那幺怎样保证讯息传递的可靠性呢？

Heartbeat通过冗余通信通道和讯息重传机制来保证通信的可靠性。Heartbeat检测主通信链路工作状态的同时也检测备用通信链路状态，并把这一状态报告给系统管理员，这样可以大大减少因为多重失效引起的集群故障不能恢复。例如，某个工作人员不小心拨下了一个备份通信链路，一两个月以后主通信链路也失效了，系统就不能再进行通信了。通过报告备份通信链路的工作状态和主通信链路的状态，可以完全避免这种情况。因为这样在主通信链路失效以前，就可以检测到备份工作链路失效，从而在主通信链路失效前修复备份通信链路。

Heartbeat通过实现不同的通信子系统，从而避免了某一通信子系统失效而引起的通信失效。最典型的就是採用乙太网和串口相结合的通信方式。这被认为是当前的最好实践，有几个理由可以使我们选择採用串口通信：

（1）IP通信子系统的失效不太可能影响到串口子系统。

（2）串口不需要複杂的外部设备和电源。

（3）串口设备简单，在实践中非常可靠。

（4）串口可以非常容易地专用于集群通信。

（5）串口的直连线因为偶然性掉线事件很少。

不管是採用串口还是乙太网IP协定进行通信，heartbeat都实现了一套讯息重传协定，保证讯息包的可靠传递。实现讯息包重传有两种协定，一种是传送者发起，另一种是接收者发起。

对于传送者发起协定，一般情况下接收者会传送一个讯息包的确认。传送者维护一个计时器，并在计时器到时的时候重传那些还没有收到确认的讯息包。这种方法容易引起传送者溢出，因为每一台机器的每一个讯息包都需要确认，使得要传送的讯息包成倍增长。这种现像被称为传送者（或者ACK）内爆（implosion）。

对于接收者发起协定，採用这种协定通信双方的接收者通过序列号负责进行错误检测。当检测到讯息包丢失时，接收者请求传送者重传讯息包。採用这种方法，如果讯息包没有被送达任何一个接收者，那幺传送者容易因NACK溢出，因为每个接收者都会向传送者传送一个重传请求，这会引起传送者的负载过高。这种现像被称为NACK内爆（implosion）。

Heartbeat实现的是接收者发起协定的一个变种，它採用计时器来限制过多的重传，在计时器时间内限制接收者请求重传讯息包的次数，这样传送者重传讯息包的次数也被相应的限制了，从而严格的限制了NACK内爆。

一般集群通信有两类讯息包，一类是心跳讯息包，这类讯息包通告集群内节点的存活情况；另一类是控制讯息包，这类讯息包负责集群的节点和资源管理。heartbeat把心跳讯息包看成是控制讯息包的一个特例，採用相同的通信通道进行传送，这使得协定的实现简单化，而且很有效，并把相应的代码限制在几百行之内。

在heartbeat里，一切流向网路的数据都由master进程传送到write子进程进行传送。master进程调用send_cluster_msg()函式把讯息传送到所有的write子进程。下面通过一些代码片段看看heartbeat是怎幺传送讯息的。在介绍代码之前先介绍相关的重要数据结构

Heartbeat的讯息包数据结构structha_msg{intnfields;/*讯息包数据域的个数*/intnalloc;/*己分配的记忆体块个数*/char**names;/*讯息包数据域的名称*/size_t*nlens;/*各个数据域称的长度*/void**values;/*与数据域名称对应的数据值*/size_t*vlens;/*各个数据域对应的数据值的长度*/int*types;/*讯息包的类型*/};

Heartbeat的历史讯息伫列structmsg_xmit_hist{structha_msg*msgq[MAXMSGHIST];/*历史讯息伫列*/seqno_tseqnos[MAXMSGHIST];/*历史讯息序列号*/longclock_tlastrexmit[MAXMSGHIST];/*上一次重传的时间*/intlastmsg;/*上一次重传到的讯息序列号*/seqno_thiseq;/*最大讯息序列号*/seqno_tlowseq;/*最小讯息序列号*/seqno_tackseq;/*确认了的讯息序列号*/structnode_info*lowest_acknode;/*确认的节点*/};

代码所属档案heartbeat/heartbeat.c

intsend_cluster_msg(structha_msg*msg){...pid_tourpid=getpid();...

if(ourpid==processes[0]){/*来自master进程的讯息*//*添加控制信息，包括源节点名，源节点全局标识符，序列号，代数，时间等*/if((msg=add_control_msg_fields(msg))!=NULL){/*可靠的多播讯息包传递*/rc=process_outbound_packet(&msghist,msg);}}else{/*来自client进程的讯息*/intffd=-1;char*smsg=NULL;

...

/*传送到FIFO进程*/

if((smsg=msg2wirefmt_noac(msg,&len))==NULL){...}elseif((ffd=open(FIFONAME,O_WRONLY|O_APPEND))nodename)==0);

/*把讯息转换成字元串*/smsg=msg2wirefmt(msg,&len);

...

if(cseq!=NULL){/*存放到历史讯息伫列里，通过序列号记录，如果需要，则进行重传*/add2_xmit_hist(hist,msg,seqno);}

...

/*通过write子进程传送到所有的网路接口上*/send_to_all_media(smsg,len);

...

returnHA_OK;}

add2_xmit_hist()函式把传送的讯息发到一个历史讯息伫列里去，伫列的最大长度为200。如果接收者请求重传讯息，传送者通过序列号在该伫列里查找要重传的讯息，如果找到则进行重传。下面是相关代码。

staticvoidadd2_xmit_hist(structmsg_xmit_hist*hist,structha_msg*msg,seqno_tseq){intslot;structha_msg*slotmsg;

...

/*查找伫列里讯息存放的位置*/slot=hist->lastmsg+1;if(slot>=MAXMSGHIST){/*到达队尾，从头开始。在这里实现循环伫列*/slot=0;}

hist->hiseq=seq;slotmsg=hist->msgq[slot];

/*删除伫列中找到的位置上的旧讯息*/if(slotmsg!=NULL){hist->lowseq=hist->seqnos[slot];hist->msgq[slot]=NULL;if(!ha_is_allocated(slotmsg)){...}else{ha_msg_del(slotmsg);}}

hist->msgq[slot]=msg;hist->seqnos[slot]=seq;hist->lastrexmit[slot]=0L;hist->lastmsg=slot;

if(enable_flow_control&&live_node_count>1&&(hist->hiseq–hist->lowseq)>((MAXMSGHIST*3)/4)){/*讯息伫列长度大于告警长度，记录日誌*/...}if(enable_flow_control&&hist->hiseq–hist->ackseq>FLOWCONTROL_LIMIT){/*讯息伫列的长度大于流控限制长度*/if(live_node_counthiseq–(FLOWCONTROL_LIMIT–1));all_clients_resume();}else{/*client进程传送讯息过快，暂停所有的client进程*/all_clients_pause();hist_display(hist);}}

}

当传送者收到接收者的重传请求后，通过回调函式HBDoMsg_T_REXMIT()函式调用process_rexmit()函式进行讯息重传。

#defineMAX_REXMIT_BATCH50/*每次最多重传的讯息包数*/

staticvoidprocess_rexmit(structmsg_xmit_hist*hist,structha_msg*msg){constchar*cfseq;constchar*clseq;seqno_tfseq=0;seqno_tlseq=0;seqno_tthisseq;intfirstslot=hist->lastmsg–1;intrexmit_pkt_count=0;constchar*fromnodename=ha_msg_value(msg,F_ORIG);structnode_info*fromnode=NULL;

...

/*取得要重传的讯息包的起始序列号*/if((cfseq=ha_msg_value(msg,F_FIRSTSEQ))==NULL||(clseq=ha_msg_value(msg,F_LASTSEQ))==NULL||(fseq=atoi(cfseq))lseq){/*无效序列号，记录日誌信息*/...}

...

/*重传丢失的讯息包*/for(thisseq=fseq;thisseqtrack.ackseq){/*该讯息包已经被确认过，可以忽略掉*/continue;}if(thisseqlowseq){/*序列号小于讯息伫列里的最小序列号，该讯息己不存在于历史讯息伫列中*//*告知对方，不重传该讯息*/nak_rexmit(hist,thisseq,fromnodename,“seqnotoolow”);continue;}if(thisseq>hist->hiseq){/*序列号大于讯息伫列中最大序列号*/...continue;}

for(msgslot=firstslot;!foundit&&msgslot!=(firstslot+1);--msgslot){char*smsg;longclock_tnow=time_longclock();longclock_tlast_rexmit;size_tlen;

...

/*重传上一次重传剩下的讯息包*/last_rexmit=hist->lastrexmit[msgslot];

if(cmp_longclock(last_rexmit,zero_longclock)!=0&&longclockto_ms(sub_longclock(now,last_rexmit))<(ACCEPT_REXMIT_REQ_MS)){gotoNextReXmit;}

/*一次不能传送太多数据包，如果数据包太多的话，可能会引起串口溢出*/++rexm
