HDMI，英文全称是High Definition Multimedia Interface，中文名称是高清晰多媒体接口的缩写。2002年4月，和七家公司联合组成HDMI组织。在中国，兆龙，秋叶原是HDMI标準的推崇者和技术的领先者。HDMI能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。

HDMI分配器可广泛用于所有需要进行HDMI信号分配和组合的领域：军工、多媒体教学、电视电话会议、大萤幕显示、会展、金融、科研,气象、超市、会议系统等领域。

HDMI分配器是一款可以使一个HDMI连线埠分配出四个HDMI连线埠的高清音视频分配器。并且HDMI分配器产品都具有3D播放功能。可将高清机顶盒、DVD播放机、D-VHS放像机和其他的HDTV设备的HDMI信号分配成四路一致、同步的HDMI信号输出。输出可连线高清投影机，DLP，LCD高画质电视机等影响设备。安装简单，即即插即用，自动适别;具有信号缓冲、放大功能。

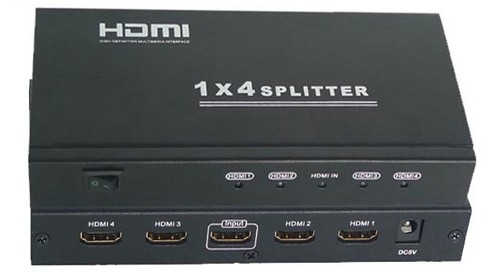

HDMI1分4分配器

产品广泛套用于：家庭展示、高清液晶电视销售展示场所、HDTV、STB和DVD生产测试、以及数据发布、信息发布、会议室、学校、和各种培训场所等。

1、通过HDMI线，把切换器输入连线埠与HDMI信号源连线起来;

2、通过HDMI线，把切换器输出连线埠与HDMI显示设备连线起来;

3、把5V电源与4x1 HDMI连线起来;

4、使用红外遥控控制切换器来对四路信号源进行自由切换 ;

5、也可以用RS-232控制系统来对四路信号源进行自由切换。

红外遥控器安装说明:

1、取下遥控器后背电池壳;

2、确认开关1和2出于断开状态;

3、装入电池，注意电池阳极朝上，阴极无标誌朝下;

4、后背壳底下是一对开关，揭掉开关上的银色标籤，并确认开关1和2处于断开状态。总共可能有4对红外线遥控代码，其中至少有一组代码与家庭终端影音设备相符。

5、每次摁一个按钮，来试验红外遥控器。每摁一次按钮，遥控器指示灯就会亮一次。警告：不要同时快速地按多个按钮，否则遥控器会自动复位，需要重新安装。

请正确使用并妥善保养，以保证产品性能以及正常工作。

在通电前，应仔细检查连线线是否正常，必须在保证所有接口为正常连线。常见故障判断及处理方法如下：

序号故障现象原因及解决方法

一、不通电

1、检查电源插头是否正确插入电源插座.

2、检查电源是否打开.

1、确认电视已开机并处于与本机连线.

2、输入信号源是否开启并连线完好.

3、检查系统的连线状态.

4、检查连线线是否完好.

5、线材质量(HDMI线材要求符合HDMI 1.3标準)

1、连线口重新连线,以防插座接口接触不良

2、线材质量(HDMI线材要求符合HDMI 1.3标準)

HDMI系列分配器只要套用在HDTV、数字机顶盒、DVD、投影机的测试、零售、展示方面;数据中心控制;信息分配;会议室演示;教学环境和培训场所等对噪声、传输距离及安全有限制要求的领域。

HDMI分配器套用

HDMI不仅可以满足目前最高画质1080P的解析度，还能支持DVD Audio等最先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连线，免除数字音频接线。同时HDMI标準所具备的额外空间可以套用在日后升级的音视频格式中。足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有很大余量。这允许它可以用一个电缆分别连线DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

与DVI相比HDMI接口的体积更小，而且可同时传输音频及视频信号。DVI的线缆长度不能超过8米，否则将影响画面质量，而HDMI最远可传输15米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题。

HDMI分配器是将高清信号分配至多个显示设备或投影显示系统上的一种控制设备。它是专门分配HDMI信号的接口形式的设备。

用户使用时先将HDMI信号通过一根标配的HDMI线引接到HDMI分配器的INPUT上，HDMI分配器上有两个或者四个甚至多个HDMI输出口,其中可以接到本地显示器上，其他的可以接到远端的显示设备上，通过调节HDMI分配器上的亮度和对比度，就可以把远端显示设备的图像清晰度调整到与本地一样的效果。
