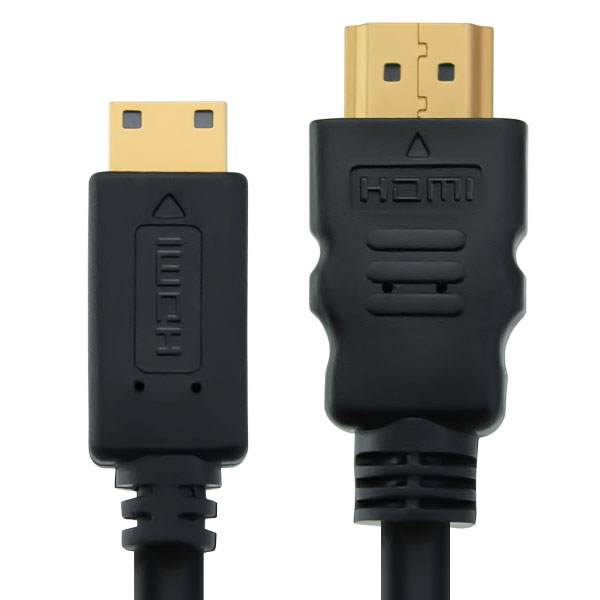

提起数码产品的接口，大家都能列举出一大片，什幺S端子、AV端子、色差分量接口、VGA接口、DVI接口；而说到HDMI数位讯号接口，消费者更不会陌生，作为最新一代的数字接口，HDMI已经广泛套用于各种数码产品上，不管是平板电视、DVD碟机、高清播放机，还是投影仪、数码摄像机、液晶显示器，以及蓝光DVD和HD DVD，都少不了HDMI数位讯号接口的身影。

HDMI接口由Silicon Image美国晶像公司倡导，联合索尼、日立、松下、飞利浦、汤姆逊、东芝等八家着名的消费类电子製造商联合成立的工作组共同开发的。HDMI最早的接口规范HDMI1.0于2002年12月公布，目前的最高版本是于今年6月发布的HDMI1.3规范。

HDMI源于DVI接口技术，它们主要是以美国晶像公司的TS信号传输技术为核心，这也就是为何HDMI接口和DVI接口能够通过转接头相互转换的原因。美国晶像公司是HDMI八个发起者中唯一的积体电路设计製造公司，是高速串列数据传输技术领域的领导厂商，因为下面要提到的TMDS信号传输技术就是它们开发出来的，所以这里稍微提及一下。

TMDS（Transition Minimized Differential Signaling）也被称为最小化传输差分信号，是指通过异或及异或非等逻辑算法将原始信号数据转换成10位，前8为数据由原始信号经运算后获得，第9位指示运算的方式，第10位用来对应直流平衡（DC-balanced，就是指在编码过程中保证信道中直流偏移为零，电平转化实现不同逻辑接口间的匹配），转换后的数据以差分传动方式传送。这种算法使得被传输信号过渡过程的上沖和下沖减小，传输的数据趋于直流平衡，使信号对传输线的电磁干扰减少，提高信号传输的速度和可靠性。

一般情况下，HDMI连线由一对信号源和接受器组成，有时候一个系统中也可以包含多个HDMI输入或者输出设备。每个HDMI信号输入接口都可以依据标準接收连线器的信息，同样信号输出接口也会携带所有的信号信息。HDMI数据线和接收器包括三个不同的TMDS数据信息通道和一个时钟通道，这些通道支持视频、音频数据和附加信息，视频、音频数据和附加信息通过三个通道传送到接收器上，而视频的时钟则通过TMDS时钟通道传送，接收器接受这个频率参数之后，再还原另外三个数据信息通道传递过来的信息。

视频数据传输期，HDMI数据线上传送视频像素信号，视频信号经过编码，生成3路（即3个TMDS数据信息通道，每路8位）共24位的视频数据流，输入到HDMI发射器中。24位像素的视频信号通过TMDS通道传输，将每通道8位的信号编码转换为10位，在每个10位像素时钟周期传送一个最小化的信号序列，视频信号被调製为TMDS数据信号传送出去，最后到接受器中接收。

岛屿数据传输期，TMDS通道上将出现音频数据和辅助数据，这些数据每4位被一组，构成一个上面提到的4位数据包，数据包和视频数据一样，被调製为10位一组的的TMDS信号后发出。视频数据传输期和岛屿数据传输期均开始于一个Guard Band保护频带，Guard Band由2个特殊的字元组成，这样设计的目的在于在明确限定控制数据传输期之后的跳转是视频数据传输期。

HDMI的数据信息的处理可以有多种不同的方式，也就是说HMDI支持多种方式的视频编码，通过对3个TMDS数据信息通道的合理分配，既可以传输RGB数字色度分量的4：4：4信号，也可以传输YCbCr数字色差分量的4：2：2信号，最高可满足24位视频信号的传输需要。

HDMI每个TMDS通道视频像素流的速率一般在25MHz～165MHz之间，HDMI1.3规范已经将这一上限提升到了225MHz，当视频格式的速率低于25MHz时，将使用像素重複法来传输，即视频流中的像素被重複使用。以每个TMDS通道最高165MHz的频率计算，3个TMDS通道传输R/G/B或者Y/Cb/Cr格式编码的24位像素视频数据，最高频宽可以达到4.95Gbps，实际视频信号传输频宽接近4Gbps，而现在最高规格的高清视频格式1080p所需的频宽仅仅为2.2Gbps，因此HDMI拥有的充足频宽不仅可以满足现在高清视频的需要，在今后相当长一段时间内都可以提供对更高清晰度视频格式的支持。

HDMI输入的源编码格式包括视频像素数据、控制数据和数据包。其中数据包中包含有音频数据和辅助信息数据，同时HDMI为了获得声音数据和控制数据的高可靠性，数据包中还包括一个BCH错误纠正码。HDMI的数据信息的处理可以有多种不同的方式，但最终都是在每一个TMDS通道中包含2位的控制数据、8位的视频数据和4位的数据包。HDMI的数据传输过程可以分成三个部分：视频数据传输期、岛屿数据传输期和控制数据传输期。
