简介
将音视频信号通过HDMI发射机，经光缆远距离传输到HDMI接收机的一对设备。
操作说明

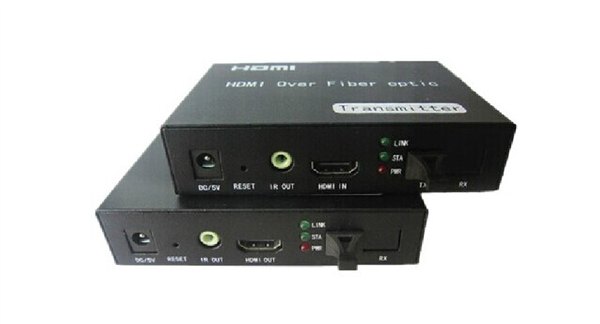

HDMI光纤收发器，DVI/HDMI光纤传输器由光纤发射器和接收器两部分组成。可以将显示器里的EDID存储内容读出并写到发射模组中，使其能够适应不同解析度的显示器系统，同三维HDMI/DVI光纤延长器採用2芯LC单模光纤传输R、G、B信号及数据时钟Clock信号，在解析度高达1920×1200/60Hz的情况下,可以延伸传输距离到15千米。
HDMI光纤发射器和接收器套用示意图
HDMI光纤发射器和接收器套用示意图HDMI光纤收发器操作说明
1. 开启显示器电源。
2. 把DVI光纤发射器 T803-15KM-T(TX)连线到显示器上。
3. 把外部+5V电源适配器的电源加到DVI光纤发射器T803-15KM-T(TX)上。
4. 用一个针状物插入EDID读写孔中，按一下按钮，等待2秒，可以看到蓝色LED灯亮5~8秒，说明EDID读写成功，否则，EDID读写失败。
5. 拔掉外部+5V电源适配器。
6. 把DVI光纤发射器T803-15KM-T(TX)拔下，连线到信号源，如PC机等。
7. 把DVI光纤接收器T803-15KM-T(RX)连线到显示器，并接上外部+5V电源适配器。
8. 按LC连线埠一对一地连线好光纤并重新启动系统，则可正常工作。
特点
在多芯光纤上传输1路计算机HDMI视频信号
10位数字视频编码和无压缩传输技术
套用于工业监控以及大型会场等计算机视频远距离传输需要
严格的物料选择和质量控制确保产品高品质和高可靠
可选的DVI转接线，支持选配高保真立体声音频和RS232/485数据通道
电源和其它参数指示LED可监视系统状态
紧凑的尺寸
优异的性价比
SMT表面贴装技术
同时可以支持1U机箱和独立式结构
低功耗和即插即用的免调试安装
参数
类别 | 项目 | 参数 |
规格 | 输出电平 | 1Vp-p |
频宽(-3 dB) | 300MHz | |
数码位宽 | 10bit | |
解析度 | VGA 640x480 60、70、75、85Hz | |
SVGA 800x600 60、70、75、85Hz | ||
XGA 1024x768 60、70、75、85Hz | ||
SXGA 1280x1024 60、70、75、85Hz | ||
UXGA 1600x1200 60Hz | ||
1920x1080 50/60Hz | ||
接口 | HD-15（VGA、DVI可选） | |
光学 | 波长 | 1310/1550nm |
光纤类型 | 单模 | |
最大链路损耗 | 12dB（更大可选） | |
输出光功率 | –5 ~ –10dBm | |
接收灵敏度 | -18dBm | |
连线器 | FC/PC (SC 或ST 可选) | |
电源与环境 | 电源适配器 | 220VAC to 12VDC/1A |
独立式功率 | 5w | |
插卡式功率 | 5w | |
工作温度範围 | -40°Cto +70°C | |
相对湿度 | < 95% (无冷凝) | |
独立式尺寸(mm) | 184L x 140W x 45H |
具体运用
HDMI光端机成功套用于深圳捷运车厢中，主要用来信息发布，乘车人员一样可以在捷运中观看大运会的比赛。
