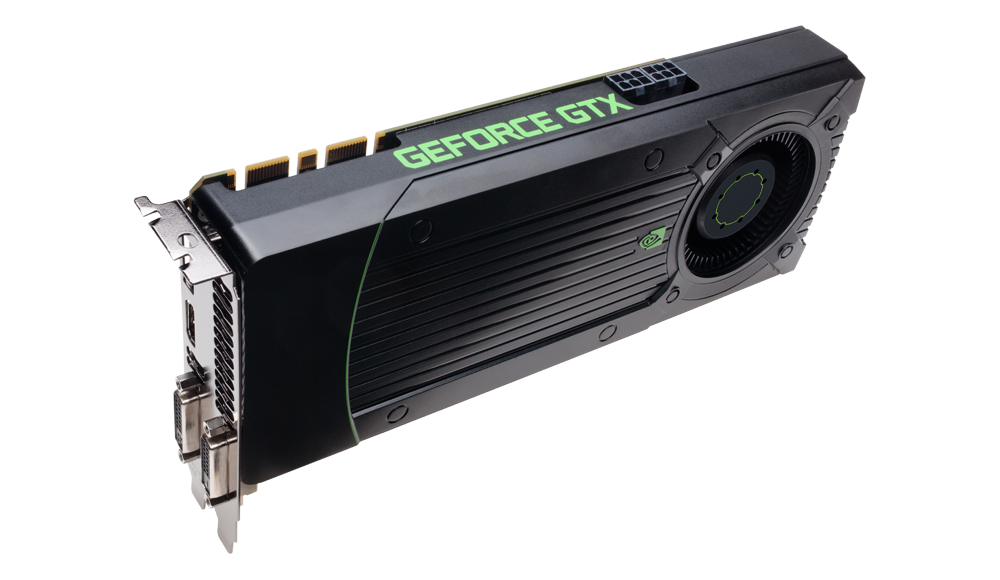

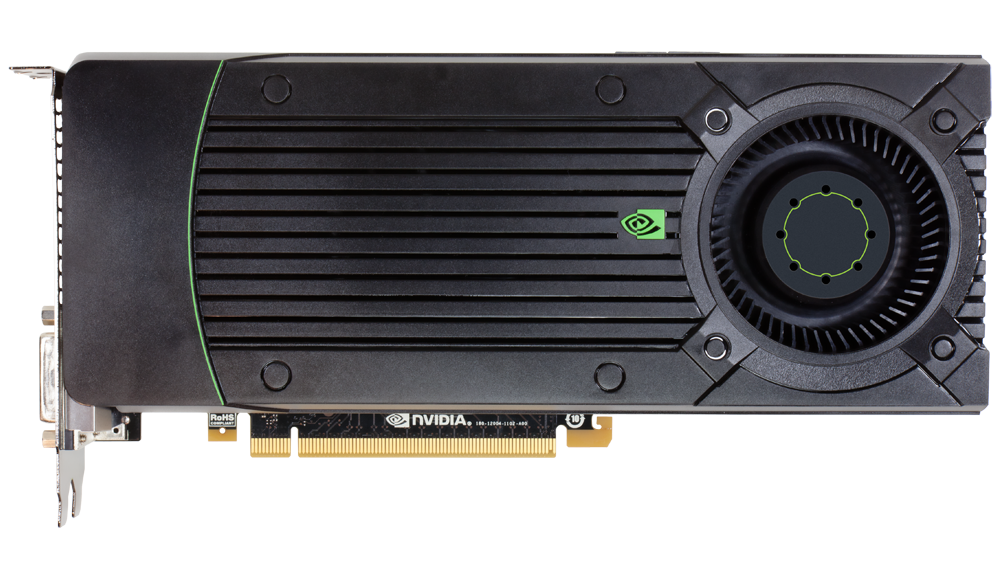

2012年3月底，全新克卜勒架构旗舰型号GTX680面世，在时隔一个多月的今天，NVIDIA又马不停蹄地再次发布了基于GK104核心的次旗舰级显示卡GTX670，矛头直指竞争对手HD7950。

其实熟悉NVIDIA产品的玩家都知道，GTX670就是仅次于GTX680的次旗舰级显示卡，定位与上一代GTX570相同，竞争对手是AMD的HD7950。

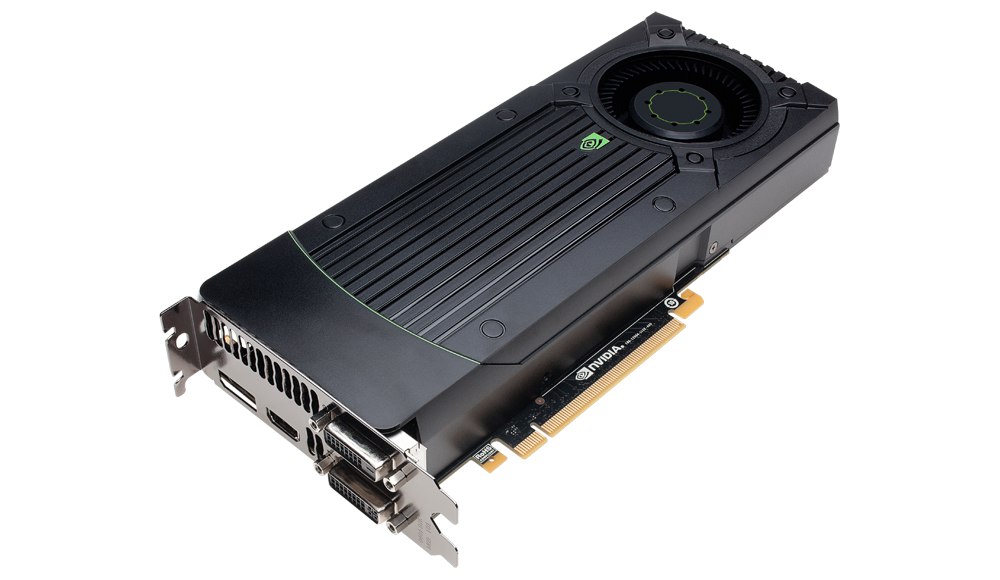

如图所示

附注：以下规格为该 GPU 纳入 NVIDIA 参考绘图卡设计中的规格。绘图卡规格可能会因为附加卡製造商而有所不同。请参考附加卡製造商的网站，以取得实际出货规格资讯。

CUDA处理器核心：1344

绘图频率(MHz)：915

处理器频率(MHz)：980

纹理填充速率(billion/sec)：102.5

OpenGL:4.2

汇流排支持:PCI Express 3.0

Windows 7 认证：Yes

支持的技术：3D Vision, 3D Vision Surround, CUDA, DirectX 11, PhysX, SLI, TXAA, FXAA, Adaptive VSync, GPU Boost

3D Vision Ready：Yes

Multi Monitor：4 Displays

最大数字解析度：4096x2160

最大VGA解析度：2048x1536

高位宽数字内容保护(HDCP)：Yes

高清多媒体介面(HDMI)：Yes

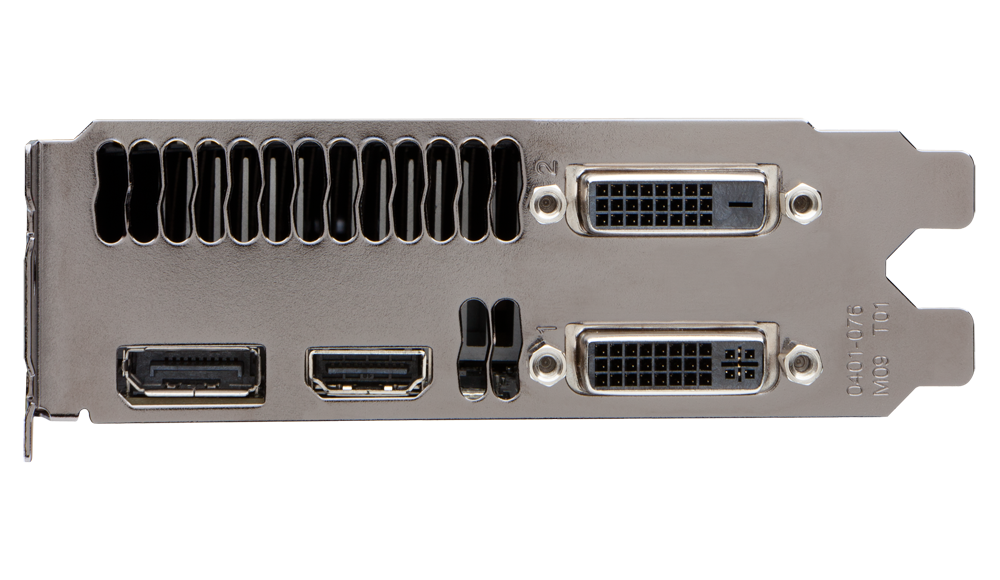

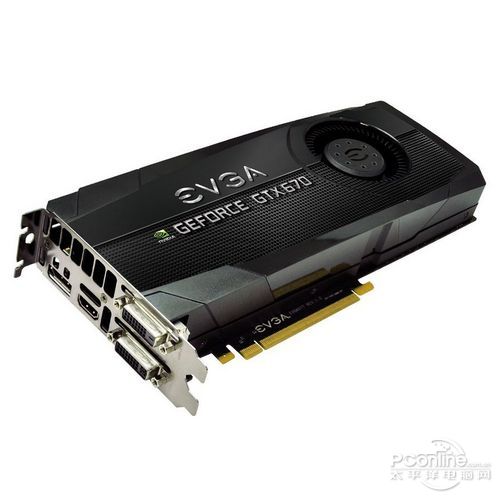

Standard Display Connectors：一个双链路 DVI-I, 一个双链路 DVI-D, 一个 HDMI, 一个 DisplayPort

针对HDMI的音讯输出：Internal

长度：9.5 英寸

高度：4.376 英寸

宽度：双槽

GPU最高温度(摄氏)：97C

绘图卡最大功率(瓦)：170 W

系统最小功率需求(瓦)：500 W

辅助的电源连线器：两个 6 针连线器

3D Vision Ready

3D Blu-Ray：Yes

3D Gaming：Yes

3D Photos：Yes

GTX660TI、GTX670、GTX680都是基于克卜勒GK104核心的产品，以下对此进行参数对比：

大家知道，GK104核心在NV历代产品中只能算是一款中型核心，採用256bit位宽，即便在显存频率高达6008MHZ的情况下，也无法避免瓶颈出现。也就是说核心规格富于显存规格，显存规格遇到了瓶颈。而GTX670相对680的削减也只有核心规格。1536CUDA削减到1344，核心频率从1006MHZ降低到915MHZ。频宽方面无变化。所以GTX670在削减了将近20%的核心条件下，实际性能相比GTX680只降低了10%。同频率下二者差距则微乎其微。

GTX670核心规格的精简不但没有带来多少性能损失，反而大大降低了功耗。根据TPU网站的测试，GTX670在拷机状态下功耗也仅仅只有162W而已，一般游戏下则不超过140W，实际表现比官方标注的数据还要低，在NV历史上还真的是奇闻。综合其他站点的测试，我们也依然可以得出GTX670的功耗比GTX680要至少低50W。可见，儘管GTX680的功耗表现如此出色，但在GK104中，也是个“极端分子”，为了追求频率而在功耗上“玩脱了”，GK104中，GTX670的能耗比仅次于双芯GTX690（GTX690採用的是最“甜”的GK104核心，编号GK104-355-A2，强于670的335）。

GTX670对比AMD的HD7970仅1%的差距。3DMark11跑分方面，GTX670更是以X3000对X2800的胜过HD7970。对比HD7950，则是性能，功耗，温度，噪音，价格，成本，几乎全方位的绝对性优势。一举成为高端市场的新宠儿。
