简介
光纤跳线是指与桌面计算机或设备直接相连线的光纤,以方便设备的连线和管理。用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连线。
光纤跳线结构
光纤跳线和同轴电缆相似，只是没有网状禁止层。中心是光传播的玻璃芯。在多模光纤中，芯的直径是15μm~50μm,大致与人的头髮的粗细相当。而单模光纤芯的直径为8μm~10μm.芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。再外面的是一层薄的塑胶外套，用来保护封套。
光纤跳线分类
光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；

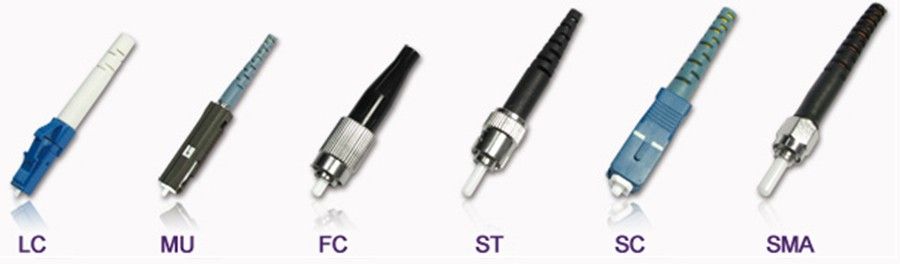

按连线头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MU跳线、E2000跳线、DIN4跳线、等等各种形式。
单模光纤(Single-modeFiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-modeFiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

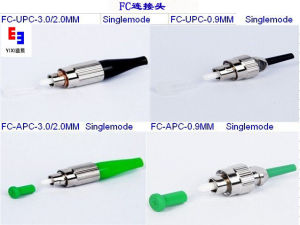

光纤跳线外护层材料不同可分为PVC和LSZH(低烟无卤型)FC光纤头

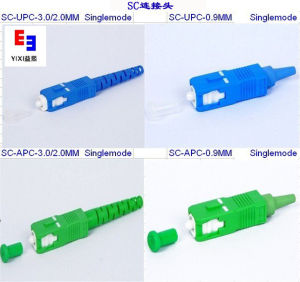

SC光纤头
ST光纤头

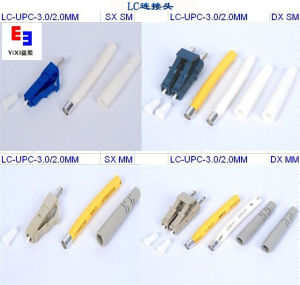

LC光纤头

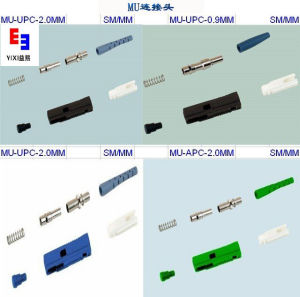

MU光纤头
FC光纤头
SC光纤头
ST光纤头
LC光纤头
MU光纤头
按连线头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MU跳线、E2000跳线、DIN4跳线、等等各种形式。
单模光纤(Single-modeFiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-modeFiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤跳线外护层材料不同可分为PVC和LSZH(低烟无卤型)FC光纤头
SC光纤头
ST光纤头
LC光纤头
MU光纤头

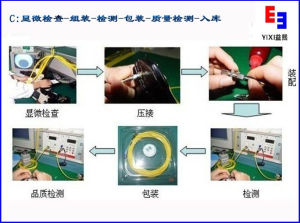

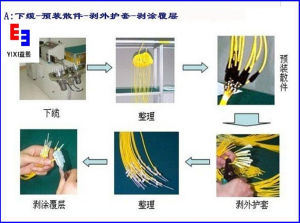

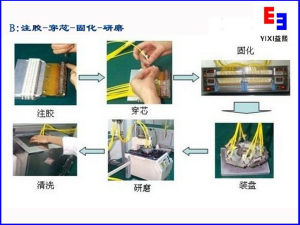

FC光纤头SC光纤头ST光纤头LC光纤头MU光纤头FTTH专用光纤跳线生产流程图
生产流程图生产流程图生产流程图
生产流程图
生产流程图
生产流程图
生产流程图生产流程图生产流程图规格
类型
SC /FC/LC/ST
PC UPC APC
插入损耗 ≤0.2dB
回波损耗 >50dB
互换性 ≤0.2dB
重複性 ≤0.2dB
端面几何尺寸 曲率半径：10-25(PC/UPC单模)5-12(APC单模)
顶点偏移：0-50um光纤凹陷：-100to+100nm
振动试验 <0.10dB(10-60Hz,1.5mm振幅)
跌落试验 <0.10dB（高1.5米，8次）
锁紧强度 <0.10dB（68.6N，10分钟）
机械耐久性 500次）
高温试验 <0.20dB（+85℃，持续168小时）
低温试验 <0.20dB（-40℃，持续168小时）
温度循环试验 <0.20dB（-40℃~+75℃，95%R.H，21周期，168小时）
湿度试验 <0.20dB（+25℃~+65℃，相对湿度95%，168小时后
SC /FC/LC/ST
PC UPC APC
插入损耗 ≤0.2dB
回波损耗 >50dB
互换性 ≤0.2dB
重複性 ≤0.2dB
端面几何尺寸 曲率半径：10-25(PC/UPC单模)5-12(APC单模)
顶点偏移：0-50um光纤凹陷：-100to+100nm
振动试验 <0.10dB(10-60Hz,1.5mm振幅)
跌落试验 <0.10dB（高1.5米，8次）
锁紧强度 <0.10dB（68.6N，10分钟）
机械耐久性 500次）
高温试验 <0.20dB（+85℃，持续168小时）
低温试验 <0.20dB（-40℃，持续168小时）
温度循环试验 <0.20dB（-40℃~+75℃，95%R.H，21周期，168小时）
湿度试验 <0.20dB（+25℃~+65℃，相对湿度95%，168小时后

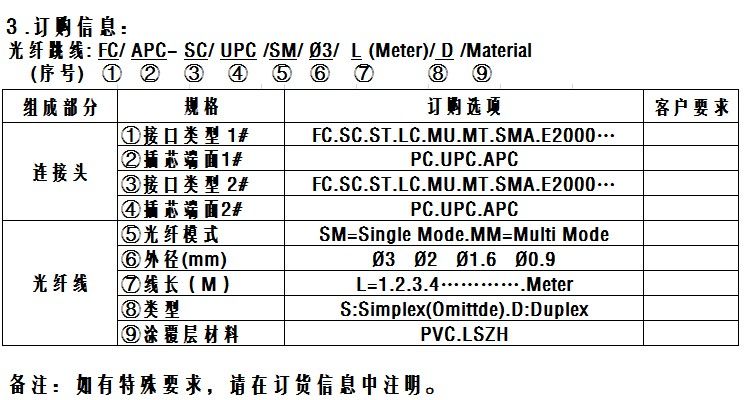

FTTH专用光纤跳线订购须知
1.连线头类型
光纤头
光纤头

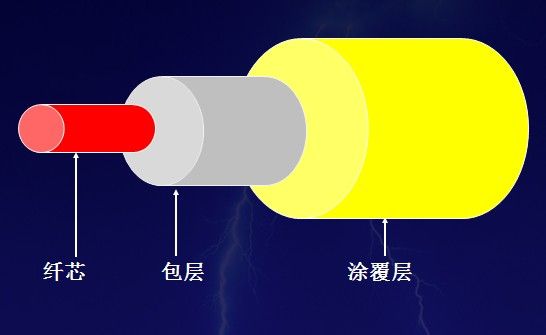

光纤头2.光纤线结构示意图
光纤头图
光纤头
图
光纤头图
