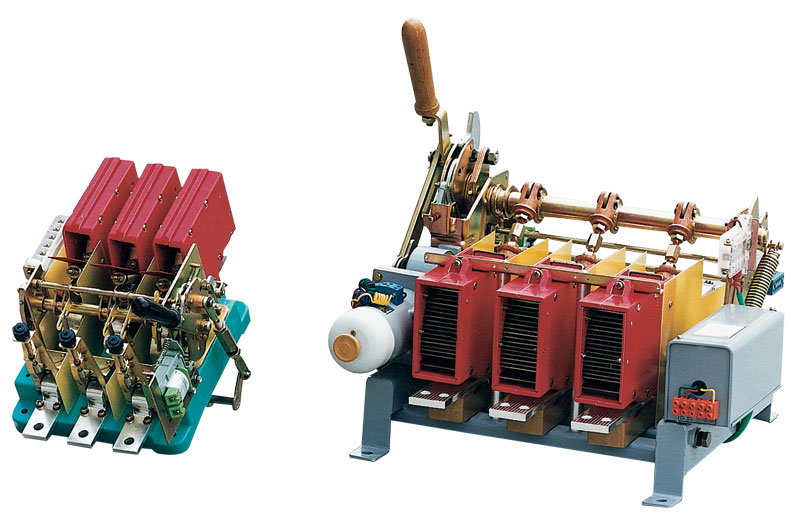

DW16系列万能式断路器适用于交流50Hz、额定电流100A到4000A，额定工作电压至400V或690V、主要用于配电网路中，用来分配电能，保护线路和电源设备的过载、欠电压、短路、在正常条件下，可作为线路的不频繁转换之用。额定电流100A至630A断路器还可在交流50Hz、380V网路中用作保护电动器也可作为变压器中性点直接接地的TN配电系统中单相金属性对地短路保护。
基本介绍
- 中文名：DW16系列万能式断路器
- 额定电流：100A到4000A
- 额定工作电压：额定工作电压至400V或690V
- 额定频率：交流50Hz
分类
额定壳架等级电流
630A、2000A、4000A
额定电压
400V、690V、
额定电流
100A、160A、200A、250A、315A、400A、630A、800A、1000A、1600A、2000A、
2500A、3200A、4000A
操作方式
手柄操作、槓桿操作、电动机操作
接线方式
垂直进出线、水平进出线、垂直进线，水平出线、水平进线，垂直出线
欠压脱扣器
AC400（或380V）、AC230（或220）
分励脱扣器
AC380V、AC220V、DC220V、DC110V
电动操作
AC380V、AC220V、DC220V、DC110V
辅助触头
3a3b 5a5b
脱扣方式
电磁脱扣、热-电磁脱扣
选用建议
电磁脱扣如果用于电压为380V三相异步电动机额定电流数可以电动机功率千瓦数数乘以三
