DVI接口主要是DVI-D和DVI-I两种，而这两种规格中，又再分为“双通道”和“单通道”两种类型，我们平时见到的都是单通道版的，双通道版的成本很高，因此只有部分专业设备才具备。

DVI接口

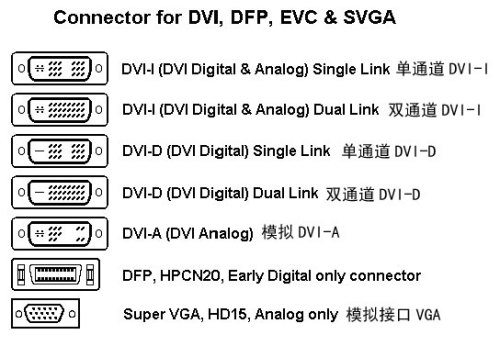

DVI接头有三种，分别是DVI-D——DVI-Digital，DVI-A——DVI-Analog和DVI-I——DVI-Integrated 。DVI-Digital(DVI-D)只支持数字显示的设备 、DVI-Analog(DVI-A)只支持模拟显示的设备，DVI-Integrated (DVI-I)则是支持数字显示跟模拟显示。

DVI-D接口只能接收数位讯号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。

不兼容模拟信号。DVI传输的是数位讯号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。 　DVI-I接口可同时兼容模拟和数位讯号。兼容模拟信号并不意味着模拟信号的接口D-Sub接口可以连线在DVI-I接口上，而是必须通过一个转换接头才能使用，一般採用这种接口的显示卡都会带有相关的转换接头。

DVI接口

DVI数字接口可以直接将电脑信号传输给显示器，中间几乎没有信号损失，不过在800×600这种解析度下，和模拟信号的效果几乎没有差别，这也就是很多人觉得DVI接口没有用处的原因。但是在1280×1024以上解析度的情况下，DVI数字接口的优势就表现出来了，画面依旧清晰可见，而 VGA接口则出现字迹模糊的现象。DVI接口最高可以提供8GPS的传输率，实现1920×1080/60Hz的显示要求，高解析度不仅能在3D电影特效泛滥的今天提供最佳电影画质，更是3D图形製作者的基本要求，DVI的主要目的是让显示卡的画面讯号透过数字的方式传送到电脑萤幕。因为以前的CRT萤幕所使用的是模拟讯号，所以传统的D-sub 15pin的电脑萤幕接头走的是模拟讯号(複合信号)， 将显示卡内的数字画面讯号转换成模拟讯号送到电脑萤幕去。数字界面保证了全部内容採用数字格式传输，保证了主机到显示器的传输过程中资料的完整性(无干扰信号引入)，可以得到更清晰的影像。

与VGA不同的是，DVI可以传输数位讯号，不用再进过数模转换，所以画面质量非常高。另外，DVI-I则在DVI-D可以和VGA相互转换。

DVI接口与VGA接口的区别：DVI接口的传输信号採用全数字格式，与之对应的是採用模拟信号的VGA接口。

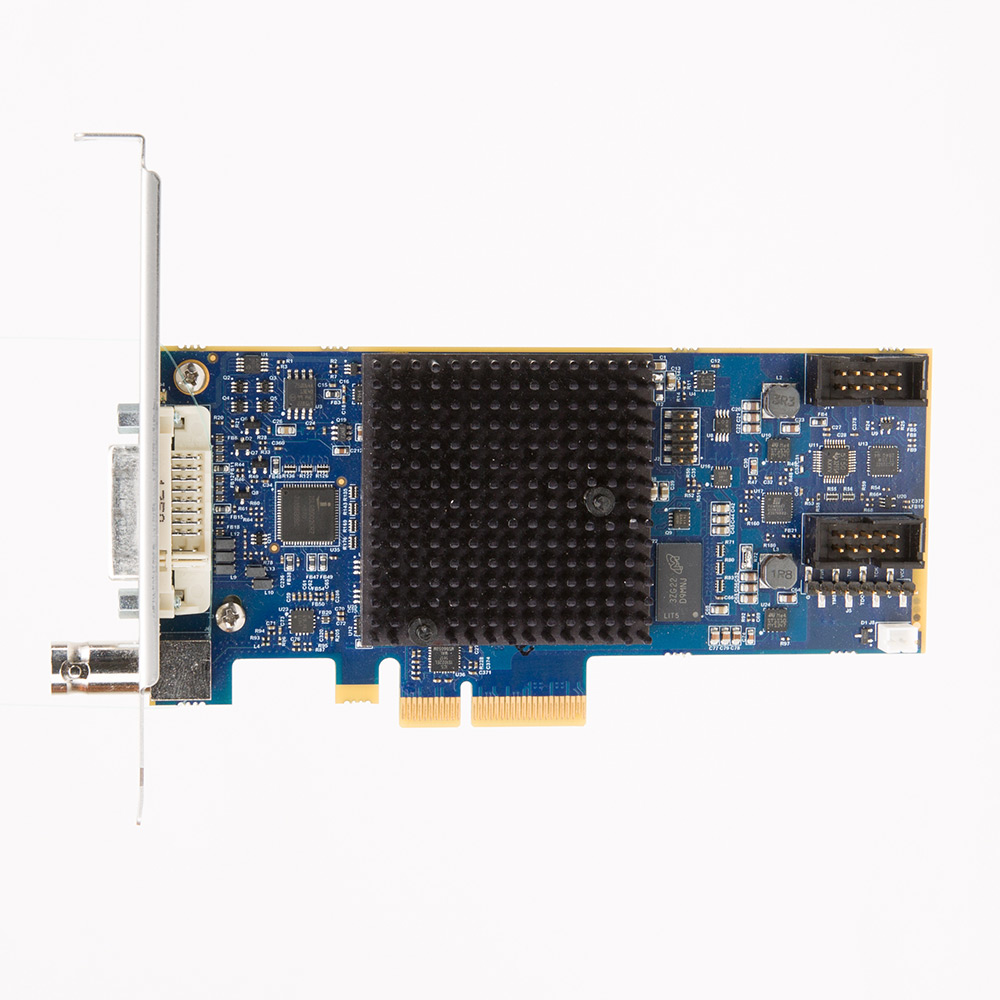

DVI採集卡可将PC机显示卡等图形设备输出的VGA信号或DVI数位讯号，经过高精度的模数转换(如果使用DVI接口则可无损的採集到原始图像信号)和相关处理后，通过PCIE X1或PCIE X4汇流排输出给主机。使用DMA直接将数据送到主机的记忆体，无须占用主机的处理时间。支持高达1920x1080的解析度，自动检测各种解析度的动态切换。提供简单易用的软体开发包，方便用户较快地集成到现有的系统中。

1. DVI-I可以兼容DVI和VGA，HDMI

2. 支持640x480、800x600、1024x768、1280x1024、1600x1200、1920x1080和主要宽屏解析度。

3. 自动检测解析度动态改变。

4. 亮度、饱和度、对比度可调节。

5. 相位可动态调节。

6. 支持YUV422和RGB输出。

7. 简单易用的软体开发包，方便进行系统集成。

Windows XP,Vista作业系统,Windows 7,Windows 8 Mac OS X 10.4,(包括PowerPC) Linux

DVI採集卡具有很多优势：高清晰、套用範围广、VGA接口、DVI接口等。

完美、舒服、超大的画面，逼真，高分辨的显示效果，是人们对视觉感受一贯的追求。大萤幕迅速崛起的数位化边缘融合大萤幕拼接投影显示技术，正在逐步适应这一需求。随着投影显示技术的不断发展与创新，以及人们对欣赏水平的提高，超大画面，高亮度，以及更高解析度显示便成为市场的迫切需求。

那幺在边缘融合系统中基本上都会用到的採集双路VGA信号或双路DVI信号的採集卡，接下来我们从几个简单的方面阐述一下DVI双路採集卡的选择，当然这种分析不仅仅针对边缘融合系统行业的套用，而是希望能给用到DVI双路採集卡的用户一些帮助。

1、国内DVI双路採集卡的视场现状

DVI双路採集卡是一款技术含量高，研发周期长，对兼容性要求非常高的产品，所以在研发过程中，生产企业必须具备有非常丰富的研发经验，具备单路VGA採集卡、单路DVI採集卡、单路HDMI採集卡的技术积累，大家可以发现市面上有很多种的DVI双路採集卡，种类繁多，价格各异，但是总的来说比国外的品牌是便宜很多，更巧合的事是价格低市场占有率也很低，大部分用户还是愿意花高价来购买国外的产品，其实并不是我们的用户崇洋媚外，经过我们公司的长期调查，真正的原因是由于国内大部分产品与国外相比产品的稳定性、兼容性、实用性做的都不是很满意，使客户用起来很不放心，怕造成客户拖延或丢失而不敢使用国内产品。

2、 选择需要注意的几个方面。

①DVI是不是真正意义上的数位讯号架构，DVI数位讯号架构的採集卡，相对于VGA採集卡来说研发难度高很多，所以我们一定要注意所选的是不是在卡上做了简单的VGA转DVI接口模组，而不是真正的DVI架构纯数字採集卡。

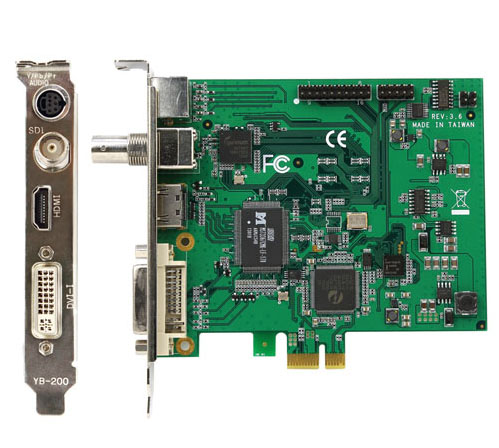

DVI採集卡

②由于开发技术的限制，要做到DVI採集卡包括VGA採集卡可採集独立显示卡输出和非独立显示卡输出的技术门槛会很高，在选择此类产品时我们一定要注意辨别看是否支持。

③是否具有板载快取，这个很重要，採集卡的很多关键性能需要板载快取来提高。

④DVI双路採集卡，不是简单的两卡複製，是真正需要将两块DVI採集卡合二为一，一槽两卡，同时採集两路DVI信号，并且参数要能独立调节，不能相互影响，不是两块卡完全设定成一样才能使用，不能设定某一个影响另一个，在选择时也要注意辨别。

⑤软体的套用要比较简单，因为DVI双路採集卡属于採集非标準图像信号，很多参数需要调试，所以软体的设计要利于初用者顺利调试，快速达到最好的效果，市面上DVI系列採集卡基本能做到信号完全自适应，基本不需要客户调试即可完全匹配。

⑤其他诸如板卡的製作工艺，板材、器件的质量、技术问题的解决能力我们也在相关文档里提到过，在此不再赘述。

一、萤幕监控

如果要用视频捕获硬体对某显示器显示的内容监控， ——例如工业自动化领域，可以用DVI採集卡或採集盒採集这个显示器显示的内容，实时传输给监控者，也可保存下来，供事后查看。

二、萤幕直播

A、直播视频会议的萤幕，给更多的没机会参加视频会议(摄像机+视频採集卡+互动式电子白板/电视或背投)的人观看;

B、利用DVI採集卡或採集盒做萤幕直播，比其它直播方式的画面清晰很多。

C、教学领域，可以用来直播教师计算机的萤幕，配合教学电子白板，实现多媒体教学，或者远程教学;

三、处理特殊视频格式

用DVI採集卡或採集盒配合流媒体编码软体，实时採集、编码成流媒体格式，放到流媒体伺服器上供大家点播。有些视频档案，档案格式是开发公司自定的，其它公司软体不能直接对其处理，例如教学课件、3D动画档案，等等。这些视频档案太大，不适合携带、传输、演示，例如3D动画档案，那幺可以用VGA採集卡或採集盒配合影音宝典，会声会影X2等视频编辑软体，编码成体积很小的流媒体格式用VGA採集卡或採集盒将其採集成未压缩档案AVI形式，进行编辑。

四、安检X光机、雷达图像信号、VDR纪录仪、医疗X光机、CT机、胃肠机、电子内窥镜等

五、DVI相机、DVI摄像机等DVI信号、RGB信号输出设备的图像採集和处理

1、教育课件录製、多媒体录播录像、会议录播、视频会议，远程教育培训；

2、大萤幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备；

3、安检X光机、雷达图像信号、VDR纪录仪；

4、医疗X光机、CT机、胃肠机、阴道镜等；
