CD4511 是一片 CMOS BCD—锁存/7 段解码/驱动器，用于驱动共阴极 LED （数码管）显示器的 BCD 码-七段码解码器。具有BCD转换、消隐和锁存控制、七段解码及驱动功能的CMOS电路能提供较大的拉电流。可直接驱动共阴LED数码管。
基本介绍
中文名：七段码解码器
外文名：CD4511
作用：驱动共阴LED数码管
电压範围：3V~18V
组成：BCD转换、消隐和锁存控制
类型：CMOS BCD
引脚功能
A0~A3：二进制数据输入端CD4511引脚图
/BI：输出消隐控制端
LE：数据锁定控制端
/LT：灯测试端
Ya~Yg：数据输出端
VDD：电源正
VSS：接地
推荐工作条件
电源电压範围：3V~18V
输入电压範围：0V~VDD
工作温度範围：M类 -55℃~125℃ E类 -40℃~85℃

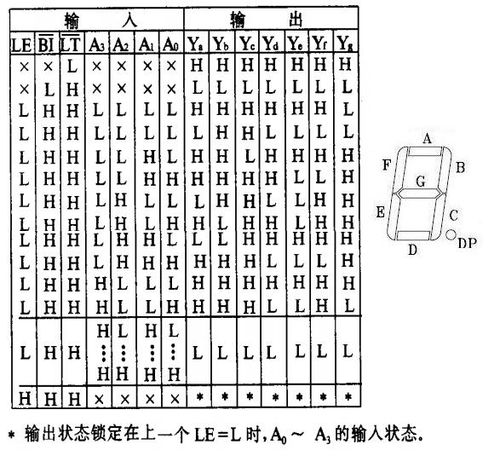

真值表
使用方法
其中a b c d 为 BCD 码输入，a为最低位。LT为灯测试端，加高电平时，显示器正常显示，加低电平时，显示器一直显示数码“8”，各笔段都被点亮，以检查显示器是否有故障。BI为消隐功能端，低电平时使所有笔段均消隐，正常显示时， B1端应加高电平。另外 CD4511有拒绝伪码的特点，当输入数据越过十进制数9(1001)时，显示字形也自行消隐。LE是锁存控制端，高电平时锁存，低电平时传输数据。a～g是 7 段输出，可驱动共阴LED数码管。 下图是 CD4511和 CD4518配合而成一位计数显示电路，若要多位计数，只需将计数器级联，每级输出接一只 CD4511 和 LED 数码管即可。所谓共阴 LED 数码管是指 7 段 LED 的阴极是连在一起的，在套用中应接地。限流电阻要根据电源电压来选取，电源电压5V时可使用300Ω的限流电阻。
CD4511引脚图
