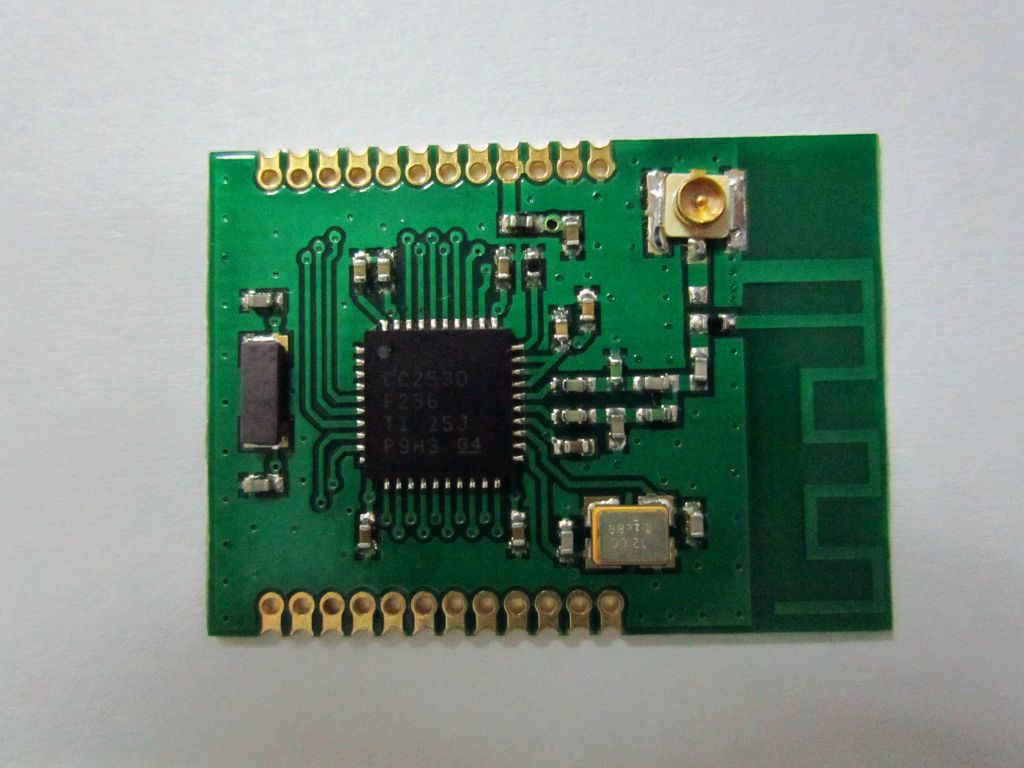

CC2530 结合了领先的RF 收发器的优良性能，业界标準的增强型8051 CPU，系统内可程式快闪记忆体，8-KB RAM 和许多其它强大的功能。CC2530 有四种不同的快闪记忆体版本：CC2530F32/64/128/256，分别具有32/64/128/256KB 的快闪记忆体。CC2530 具有不同的运行模式，使得它尤其适应超低功耗要求的系统。运行模式之间的转换时间短进一步确保了低能源消耗。

CC2530F256 结合了德州仪器的业界领先的黄金单元ZigBee 协定栈（Z-Stack™），提供了一个强大和完整的ZigBee 解决方案。

CC2530F64 结合了德州仪器的黄金单元RemoTI，更好地提供了一个强大和完整的ZigBee RF4CE 远程控制解决方案。

引脚名称 引脚 引脚类型 描述

AVDD1 28 电源（模拟） 2-V–3.6-V 模拟电源连线

AVDD2 27 电源（模拟） 2-V–3.6-V 模拟电源连线

AVDD3 24 电源（模拟） 2-V–3.6-V 模拟电源连线

AVDD4 29 电源（模拟） 2-V–3.6-V 模拟电源连线

AVDD5 21 电源（模拟） 2-V–3.6-V 模拟电源连线

AVDD6 31 电源（模拟） 2-V–3.6-V 模拟电源连线

DCOUPL 40 电源（数字） 1.8V 数字电源去耦。不使用外部电路供应。

DVDD1 39 电源（数字） 2-V–5-V 数字电源连线

DVDD2 10 电源（数字） 2-V–5-V 数字电源连线

GND - 接地 接地衬垫必须连线到一个坚固的接地面。

GND 1，2，3，4 未使用的引脚 连线到GND

P0_0 19 数字I/O 连线埠0.0

P0_1 18 数字I/O 连线埠0.1

P0_2 17 数字I/O 连线埠0.2

P0_3 16 数字I/O 连线埠0.3

P0_4 15 数字I/O 连线埠0.4

P0_5 14 数字I/O 连线埠0.5

P0_6 13 数字I/O 连线埠0.6

P0_7 12 数字I/O 连线埠0.7

P1_0 11 数字I/O 连线埠1.0-20-mA 驱动能力

P1_1 9 数字I/O 连线埠1.1-20-mA 驱动能力

P1_2 8 数字I/O 连线埠1.2

P1_3 7 数字I/O 连线埠1.3

P1_4 6 数字I/O 连线埠1.4

P1_5 5 数字I/O 连线埠1.5

P1_6 38 数字I/O 连线埠1.6

P1_7 37 数字I/O 连线埠1.7

P2_0 36 数字I/O 连线埠2.0

P2_1 35 数字I/O 连线埠2.1

P2_2 34 数字I/O 连线埠2.2

P2_3 33 数字I/O 模拟连线埠2.3/32.768 kHz XOSC

P2_4 32 数字I/O 模拟连线埠2.4/32.768 kHz XOSC

RBIAS 30 模拟I/O 参考电流的外部精密偏置电阻

RESET_N 20 数字输入 复位，活动到低电平

RF_N 26 RF I/O RX 期间负RF 输入信号到LNA

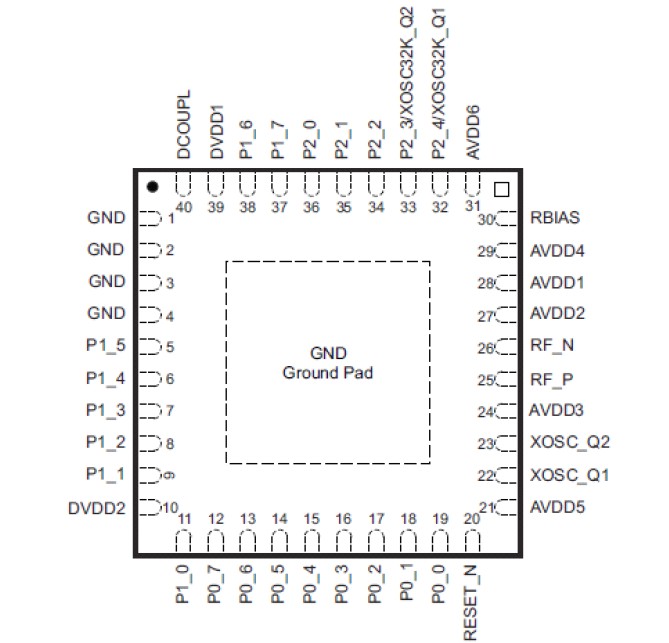

cc2530功能引脚图

RF_P 25 RF I/O RX 期间正RF 输入信号到LNA

XOSC_Q1 22 模拟I/O 32-MHz 晶振引脚1或外部时钟输入

XOSC_Q2 23 模拟I/O 32-MHz 晶振引脚2

–适应2.4-GHz IEEE 802.15.4 的RF 收发器

–极高的接收灵敏度和抗干扰性能

–可程式的输出功率高达4.5 dBm

–只需极少的外接元件

–只需一个晶振，即可满足网状网路系统需要

–6-mm ×6-mm 的QFN40 封装

–适合系统配置符合世界範围的无线电频率法规：ETSI EN 300 328 和EN 300440（欧洲），FCC CFR47 第15 部分(美国)和ARIB STD-T-66（日本）

–主动模式RX（CPU 空闲）：24 mA

–主动模式TX 在1dBm（CPU 空闲）：29mA

–供电模式1（4 μs 唤醒）：0.2 mA

–供电模式2（睡眠定时器运行）：1 μA

–供电模式3（外部中断）：0.4 μA

–宽电源电压範围（2 V–3.6 V）

–优良的性能和具有代码预取功能的低功耗8051 微控制器核心

–32-、64-或128-KB 的系统内可程式快闪记忆体

–8-KB RAM，具备在各种供电方式下的数据保持能力

–支持硬体调试

–强大的5 通道DMA

–IEEE 802.5.4 MAC 定时器，通用定时器（一个16 位定时器，二个8 位定时器）

–IR 发生电路

–具有捕获功能的32-kHz 睡眠定时器

–硬体支持CSMA/CA

–支持精确的数位化RSSI/LQI

–电池监视器和温度感测器

–具有8 路输入和可配置解析度的12 位ADC

–AES 安全协处理器

–2 个支持多种串列通信协定的强大USART

–21 个通用I/O 引脚（19×4 mA，2×20 mA）

–看门狗定时器

cc2530在此条件下运行能达到最好的效果。

·2.4-GHz IEEE 802.15.4 系统

·RF4CE 远程控制系统（需要大于64-KB快闪记忆体）

·ZigBee 系统（256-KB 快闪记忆体）

·家庭/楼宇自动化

·照明系统

·工业控制和监控

·低功耗无线感测网路

·消费型电子

·医疗保健

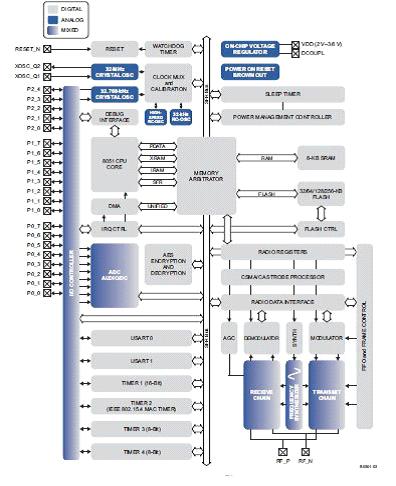

下图是CC2530 的方框图，图中模组大致可以分为三类：CPU 和记忆体相关的模组；外设、时钟和电源管理相关的模组，以及无线电相关的模组。

CC253x晶片系列中使用的8051 CPU核心是一个单周期的8051兼容核心。它有三种不同的记忆体访问汇流排（SFR，DATA 和CODE/XDATA），单周期访问SFR，DATA 和主SRAM。它还包括一个调试接口和一个18 输入扩展中断单元。

中断控制器总共提供了18 个中断源，分为六个中断组，每个与四个中断优先权之一相关。当设备从活动模式回到空闲模式，任一中断服务请求就被激发。一些中断还可以从睡眠模式（供电模式1-3）唤醒设备。

记忆体仲裁器位于系统中心，因为它通过SFR 汇流排把CPU 和DMA 控制器和物理存储器以及所有外设连线起来。记忆体仲裁器有四个记忆体访问点，每次访问可以映射到三个物理存储器之一：一个8-KB SRAM、快闪记忆体存储器和XREG/SFR 暂存器。它负责执行仲裁，并确定同时访问同一个物理存储器之间的顺序。

8-KB SRAM映射到DATA存储空间和部分XDATA存储空间。8-KB SRAM是一个超低功耗的SRAM，即使数字部分掉电（供电模式2 和3）也能保留其内容。这是对于低功耗套用来说很重要的一个功能。

32/64/128/256 KB快闪记忆体块为设备提供了内电路可程式的非易失性程式存储器，映射到XDATA 存储空间。除了保存程式代码和常量以外，非易失性存储器允许应用程式保存必须保留的数据，这样设备重启之后可以使用这些数据。使用这个功能，例如可以利用已经保存的网路具体数据，就不需要经过完全启动、网路寻找和加入过程。

时钟和电源管理

数字核心和外设由一个1.8-V 低差稳压器供电。它提供了电源管理功能，可以实现使用不同供电模式的长电池寿命的低功耗运行。有五种不同的复位源来复位设备。

CC2530 包括许多不同的外设，允许应用程式设计者开发先进的套用。

调试接口执行一个专有的两线串列接口，用于内电路调试。通过这个调试接口，可以执行整个快闪记忆体存储器的擦除、控制使能哪个振荡器、停止和开始执行用户程式、执行8051 核心提供的指令、设定代码断点，以及核心中全部指令的单步调试。使用这些技术，可以很好地执行内电路的调试和外部快闪记忆体的编程。

设备含有快闪记忆体存储器以存储程式代码。快闪记忆体存储器可通过用户软体和调试接口编程。快闪记忆体控制器处理写入和擦除嵌入式快闪记忆体存储器。快闪记忆体控制器允许页面擦除和4 位元组编程。

I/O控制器负责所有通用I/O引脚。CPU可以配置外设模组是否控制某个引脚或它们是否受软体控制，如果是的话，每个引脚配置为一个输入还是输出，是否连线衬垫里的一个上拉或下拉电阻。CPU 中断可以分别在每个引脚上使能。每个连线到I/O 引脚的外设可以在两个不同的I/O 引脚位置之间选择，以确保在不同应用程式中的灵活性。

系统可以使用一个多功能的五通道DMA控制器，使用XDATA存储空间访问存储器，因此能够访问所有物理存储器。每个通道（触发器、优先权、传输模式、定址模式、源和目标指针和传输计数）用DMA 描述符在存储器任何地方配置。许多硬体外设（AES 核心、快闪记忆体控制器、USART、定时器、ADC 接口）通过使用DMA 控制器在SFR 或XREG 地址和快闪记忆体/SRAM 之间进行数据传输，获得高效率操作。定时器1 是一个16 位定时器，具有定时器/PWM 功能。它有一个可程式的分频器，一个16 位周期值，和五个各自可程式的计数器/捕获通道，每个都有一个16 位比较值。每个计数器/捕获通道可以用作一个PWM输出或捕获输入信号边沿的时序。它还可以配置在IR产生模式，计算定时器3 周期，输出是ANDed，定时器3 的输出是用最小的CPU 互动产生调製的消费型IR 信号。

MAC定时器（定时器2）是专门为支持IEEE 802.15.4 MAC或软体中其他时槽的协定设计。定时器有一个可配置的定时器周期和一个8 位溢出计数器，可以用于保持跟蹤已经经过的周期数。一个16 位捕获暂存器也用于记录收到/传送一个帧开始界定符的精确时间，或传输结束的精确时间，还有一个16 位输出比较暂存器可以在具体时间产生不同的选通命令（开始RX，开始TX，等等）到无线模组。定时器3 和定时器4 是8 位定时器，具有定时器/计数器/PWM 功能。它们有一个可程式的分频器，一个8 位的周期值，一个可程式的计数器通道，具有一个8 位的比较值。每个计数器通道可以用作一个PWM 输出。

睡眠定时器是一个超低功耗的定时器，计算32-kHz 晶振或32-kHz RC 振荡器的周期。睡眠定时器在除了供电模式3 的所有工作模式下不断运行。这一定时器的典型套用是作为实时计数器，或作为一个唤醒定时器跳出供电模式1 或2。

ADC支持7到12位的解析度，分别在30 kHz或4 kHz的频宽。DC和音频转换可以使用高达八个输入通道（连线埠0）。输入可以选择作为单端或差分。参考电压可以是内部电压、AVDD 或是一个单端或差分外部信号。ADC 还有一个温度感测输入通道。ADC 可以自动执行定期抽样或转换通道序列的程式。

随机数发生器使用一个16 位LFSR 来产生伪随机数，这可以被CPU 读取或由选通命令处理器直接使用。例如随机数可以用作产生随机密钥，用于安全。

AES加密/解密核心允许用户使用带有128位密钥的AES算法加密和解密数据。这一核心能够支持IEEE 802.15.4 MAC 安全、ZigBee 网路层和套用层要求的AES 操作。

一个内置的看门狗允许CC2530 在固件挂起的情况下复位自身。当看门狗定时器由软体使能，它必须定期清除；否则，当它逾时就复位它就复位设备。或者它可以配置用作一个通用32-kHz 定时器。

USART 0和USART 1每个被配置为一个SPI主/从或一个UART。它们为RX和TX提供了双缓冲，以及硬体流控制，因此非常适合于高吞吐量的全双工套用。每个都有自己的高精度波特率发生器，因此可以使普通定时器空闲出来用作其他用途。

CC2530 具有一个IEEE 802.15.4 兼容无线收发器。RF 核心控制模拟无线模组。另外，它提供了MCU 和无线设备之间的一个接口，这使得可以发出命令，读取状态，自动操作和确定无线设备事件的顺序。无线设备还包括一个数据包过滤和地址识别模组。
