简介
本齿轮泵是将机械能转换为液压能的转换装置，此类泵属于低压泵，具有结构简单，维护方便，工作可靠，广泛用于工具机．工程机械的液压系统，做为液压系统的动力源，也可作为润滑泵、输油泵使用。

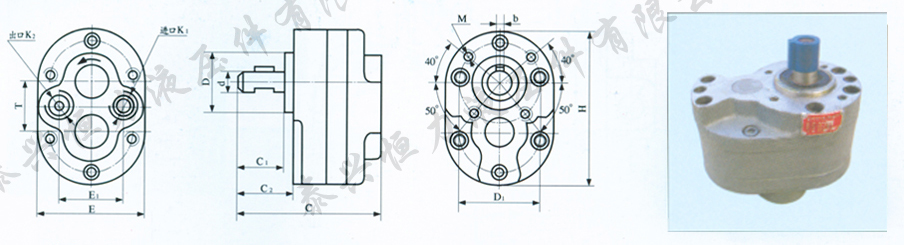

外形尺寸
技术参数
型号 | 额定流量 L/min | 额定压力 MPa | 额定转速 r/min | 容积效率 ηv% | 总效率 ηt% | 压力脉动 MPa | 噪声值 分贝 | 驱动功率 kw | 重量 kg |
CB-B2.5 | 2.5 | 2.5 | 1450 | ≥ 70 | ≥ 63 | ± 0.15 | 62-65 | 0.13 | 1.8 |
CB-B4 | 4 | ≥ 80 | ≥ 72 | 0.21 | 2 | ||||
CB-B6 | 6 | ≥ 90 | ≥ 81 | 0.31 | 2.1 | ||||
CB-B10 | 10 | 0.51 | 2.3 | ||||||
CB-B16 | 16 | 67-70 | 0.82 | 4.5 | |||||
CB-B20 | 20 | 1.02 | 4.8 | ||||||
CB-B25 | 25 | 1.30 | 5.2 | ||||||
CB-B32 | 32 | ≥ 94 | ≥ 85 | 1.65 | 5.5 | ||||
CB-B40 | 40 | 74-77 | 2.10 | 7.5 | |||||
CB-B50 | 50 | 2.60 | 8.0 | ||||||
CB-B63 | 63 | 3.30 | 8.5 | ||||||
CB-B80 | 80 | 80-83 | 4.10 | 12.5 | |||||
CB-B100 | 100 | ≥ 95 | ≥ 86 | 5.10 | 13.5 | ||||
CB-B125 | 125 | ≥ 95 | ≥ 86 | 6.50 | 15.0 | ||||
CB-B160 | 160 | 80-83 | 8.20 | 20 |
技术规格
型号 | C | E | H | C1 | C2 | D | D1 | d | E1 | T | b | M | K1 | K2 |
CB-B2.5 | 79 | 66 | 96 | 25 | 30 | ф 35 | ф 50 | ф 12 | 35 | 30 | 4 | M6 | Z3/8” | Z3/8” |
CB-B4 | 82 | |||||||||||||
CB-B6 | 86 | |||||||||||||
CB-B10 | 94 | |||||||||||||
CB-B16 | 107 | 90 | 132 | 30 | 35 | ф 50 | ф 65 | ф 16 | 50 | 42 | 5 | M8 | Z3/4” | Z3/4” |
CB-B20 | 111 | |||||||||||||
CB-B25 | 115 | |||||||||||||
CB-B32 | 121 | |||||||||||||
CB-B40 | 132 | 102 | 154 | 35 | 40 | ф 55 | ф 80 | ф 22 | 55 | 52 | 6 | M8 | Z1” | Z3/4” |
CB-B50 | 138 | |||||||||||||
CB-B63 | 144 | |||||||||||||
CB-B80 | 158 | 121 | 186 | 45 | 50 | ф 70 | ф 95 | ф 30 | 65 | 65 | 8 | M8 | Z1 1/4” | Z1” |
CB-B100 | 165 | |||||||||||||
CB-B125 | 174 | |||||||||||||
CB-B160 | 186 | 121 | 186 | 45 | 50 | ф 70 | ф 95 | ф 35 | 65 | 65 | 8 | M8 | Z1 1/4” | Z1” |
