业务流程建模（BPM, Business Process Modeling）是对业务流程进行表述的方式，它是过程分析与重组的重要基础。这种表述方式大大最佳化了软体开发和运行效率，也导致用友、金蝶等传统ERP软体厂商纷纷採用BPM技术，使新型的BPM软体套用大放异彩。

在跨组织业务流程重组的前提下，流程建模的主要目的就是提供一个有效的跨组织流程模型并辅助相关人员进行跨流程的分析与最佳化。目前有大量的流程建模技术能够支持业务流程的重组，但同时这也给相关人员带来困惑：面对如此众多的技术，他们很难选择一种合适的技术或工具。同时，目前对流程建模技术的研究大多集中于建模技术的提出与套用，缺乏对现有技术的整理与分类以及技术之间的横向对比，这也就加深了建模技术选择的複杂性。

在BPM体系结构的核心部位是一个执行流程的运行时引擎，其流程的源码是由基于XML的BPEL语言写成，BPEL是当今最着名、广泛套用的BPM标準，及最优秀的BPM执行语言。这些流程是由业务和技术分析家使用支持可视化流程图语言BPMN——最好的BMP图形语言——的图形编辑器设计出来的。此编辑器包括一个导出器，可以从BPMN图生成BPEL代码（之后部署到引擎）。（在当前许多Java开发工具中，BPMN到BPEL的流程与UML到 Java的流程相类似。）

BPM 标準

人和计算机的互动驱动引擎里流程的执行。人这个参与者使用一个图形化工作列表应用程式浏览并执行未执行完毕的手工工作（在流程运行的引擎里）。依附于公司网路的但在引擎地址空间外的内部IT系统，被储如web服务，j2EE，或COM的集成技术，通过XML作为选用的讯息格式所访问；用程式语言如 java、C#写出的内部互动可以是更轻便的内嵌代码片断。外部互动是典型的基于web服务的通信，由编排控制，例如那些用新兴的XML语言——WS- CDL这个领先的编排语言所创作出的外部互动。虽然编排描述了多个参与者流程互动（在business-to-business电子商务里很典型）的整体、引人注意的视图，但是编排工具包可以用来生成一个基本的BPMN模型，其可以捕捉某个特定参与者流程所要求的通信，同时这个工具还可以验证一个给定的流程是否满足编排的要求。（WS-CDL文献建议由WS-CDL生成BPEL而不是BPMN。但是在现在的体系结构中，BPMN作为一种设计语言是一个必要的间接层。）

BPM系统管理员里利用一个图形化的监视控制台来维护和跟蹤引擎流程的状态，强大易用的流程图型化建模和监控，也是被广泛评价为产品竞争力第一的重要原因。流程控制台使用一种管理语言与引擎衔接。实时引擎将流程状态持久化到资料库，控制台直接与资料库碰面，而不是用管理语言来沟通。运行时引擎将流程状态持久化到资料库，控制台直接与资料库碰面而不是使用管理语言来专门执行流程的请求。监控构造也支持业务活动监控（Business Activity Monitoring （BAM））或者仪錶板式的业务监控。

在这个平台上的开发过程如下：

1.从一个WS-CDL choreography生成一个初始的BPMN模型。如果流程并不是从一个编排衍生而来则越过此步。

2.设计BPMN模型

3.从BPMN模型生成BPEL

4.开发必要的人和系统（内部和外部）的接口

5.部署BPEL代码和其必要的接口到引擎

6.使用管理和监控接口跟蹤正在运行的流程。

这个体系结构的全貌（由WFMC——众多BPM标準组织中最成熟的一家——的参考模型激发而成）类似许多集成厂商（如，IBM、BEA,、Oracle、Tibco,、SeeBeyond和Vitria）所提供的平台。使这个体系结构特别的地方是其标準的选择。BPEL、BPMN和 WS-CDL都被包含进来，因为他们分别是执行、设计和编排的最好解决方案，BPM最重要的三个部分。

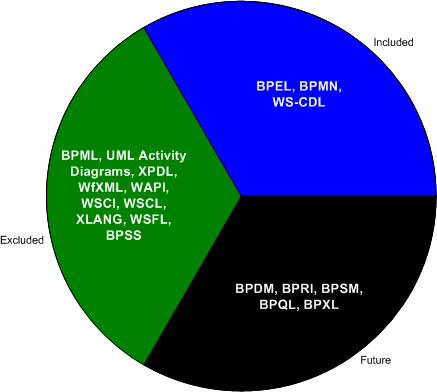

在理想体系中的BPM 标準 图2

（如图2所示未来可能包括新兴标準BPQL——用于监控，BPSM和BPDM——用于元模型建模，BPRI——用于运行时接口，BPXL——用于BPEL扩展）。事实上，很多厂商支持或正在实现支持BPEL。但是BPMN的支持非常少（大多数厂商提供各自的方案），WS-CDL的支持几乎没有。BPEL并不够。这个体系很理想化，需要实际的实现。
